unbenutzte Augendusche, Gateway Kleen-Eyes Augenspülstation

Artikel: unbenutzte Augen-Spülstation

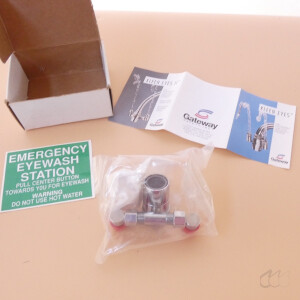

Lieferumfang:  Artikel wie abgebildet

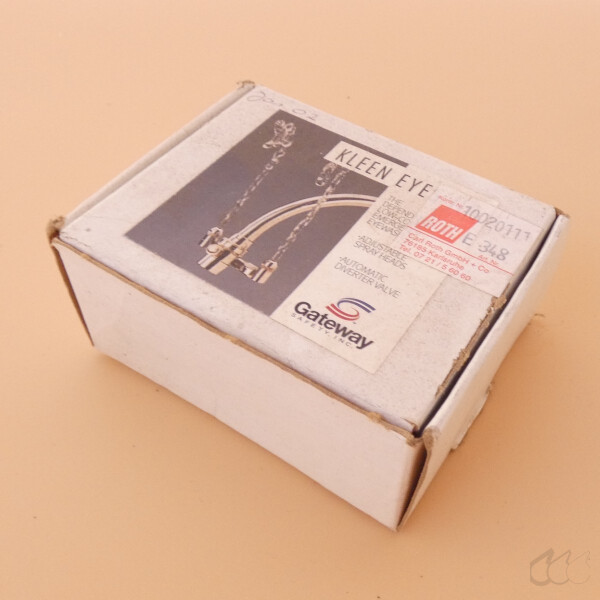

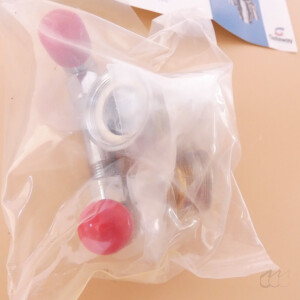

Erhaltung: unbenutzt und originalverpackt
Verwendung: Diese Duschen dienen als 1. Hilfe - Maßnahme in Bereichen, in denen es zu Verätzungen, Verbrennungen oder Verschmutzungen der Augen kommen kann. Durch Drehen des Kopfes kann man auch andere Teile des Gesichts abspülen. Es ist in jedem Fall zwingend erforderlich, nach umfangreichem Aus- und Abspülen (bis 15 Min) einen Arzt zur Weiterbehandlung aufzusuchen.
-zur schnellen Erstversorgung bei Unfällen, um mögliche Kontaminationen des Gesichts und der Augen auszuschließen
- Augen- und Gesichtsdusche zur Wandbefestigung mit Becken aus Edelstahl (Typ G 1745)
- die Sprühdüsen sind mit selbstregulierendem Durchflussregler, Schmutzfilter und Staubabdeckungen ausgerüstet
- durch großflächige Druckplatte einfach zu bedienen
- die Wasserabgabemenge beträgt ca. 15 l/min, Wasseranschluss: 1/2, aus der Wand

• Das Gerät ist eine am Wasserhahn montierbare Notfall-Augendusche.
• Das Hauptmaterial besteht aus robustem, verchromtem Messing und korrosionsbeständigen Metallbauteilen.
• Der direkte Anschluss am Kleen Eyes Einlass besitzt ein 3/4 Zoll mal 27 Innengewinde.
• Das System enthält zwei standardmäßige Gewindeadapter zur Anpassung an gängige Armaturen.
• Der größere Adapter besitzt ein 15/16 Zoll mal 27 Außengewinde (Modell 1M) und passt für Armaturen von Delta und American Standard.
• Der kleinere Adapter besitzt ein 13/16 Zoll mal 27 Außengewinde (Modell 20M/272A) und passt für Armaturen von Kohler, Union und andere Modelle.

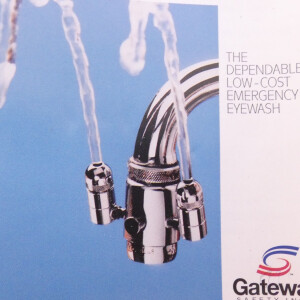

• Das System verfügt über zwei symmetrisch angeordnete, verstellbare Sprühköpfe (Adjustable Spray Heads), die einen belüfteten, sanften Doppel-Wasserstrahl (Dual aerated streams) zur gleichzeitigen Spülung beider Augen erzeugen.
• Die Steuerung der Wasserumleitung erfolgt über ein integriertes, automatisches Umschaltventil (Automatic Diverter Valve), das manuell aktiviert wird und sich nach dem Schließen der Hauptarmatur selbstständig zurücksetzt.
• Die Sprühköpfe sind zum Schutz vor Kontaminationen im Laboralltag mit Kunststoff-Staubschutzkappen (Plastic dust covers) ausgestattet.
• Der erforderliche Mindestbetriebsdruck für eine ordnungsgemäße Funktion liegt bei circa 2,0 bar bis maximal 6,0 bar.
• Das Eigengewicht des reinen Metallkörpers beträgt circa 450 Gramm.

Die Gateway Safety Kleen Eyes Augenspülstation ist eine kompakte Sicherheitsarmatur, die direkt an bestehende Standard-Wasserhähne im Labor oder in der Werkstatt montiert wird.
Durch das Vorschalten dieses Adapters bleibt der Wasserhahn im normalen Laboralltag uneingeschränkt benutzbar, da das Wasser im Standardbetrieb wie gewohnt nach unten abfließt.
Im Notfall wird durch das Ziehen des seitlichen Bedienungsknopfs (pull knob toward you) bei älteren Modellen oder das Drücken des Knopfs bei der Variante Kleen Eyes II das automatische Umschaltventil aktiviert, welches den gesamten Wasserstrom augenblicklich in die beiden nach oben gerichteten Sprühdüsen umleitet.

Typische Anwendungsfelder liegen in chemischen, biologischen und pharmazeutischen Universitätslaboratorien sowie in industriellen Forschungsstätten.
Ein weiteres wichtiges Anwendungsfeld sind handwerkliche Betriebe, Kfz-Werkstätten, Galvanikbetriebe und Apothekenrezepturen, bei denen mit ätzenden, reizenden oder staubenden Substanzen gearbeitet wird.
Durch den Vertrieb über Fachhändler wie die Carl Roth GmbH + Co KG fand dieses spezifische Modell eine weite Verbreitung im deutschen Lehrbetrieb und im institutionellen Laborsektor.

Vorteile:

• Die Montage erfordert keine aufwendigen baulichen Veränderungen an den Rohrleitungen und kann ohne Sanitär-Fachpersonal direkt an bestehende Armaturen vorgenommen werden.
• Das Ventil bietet eine automatische Rückstellfunktion, wodurch ein versehentliches Überraschen des nächsten Benutzers durch nach oben schießendes Wasser effektiv verhindert wird.
• Die verstellbaren Sprühköpfe lassen sich durch leichtes Lösen der Mutter am Arm individuell im Winkel anpassen und fixieren, um eine optimale Gesichtsergonomie zu erzielen.
• Das System erzeugt einen belüfteten, weichen Wasserstrahl, der die Augen besonders schonend spült und ein Ausspülen mit beiden freien Händen ermöglicht.
• Die mitgelieferten Staubschutzkappen halten die Düsenöffnungen im Ruhezustand sauber von Laborstaub und chemischen Dämpfen.

Nachteile:

• Im Ernstfall muss zuerst der Hauptwasserhahn explizit auf der Kaltwasserseite geöffnet werden (Turn on colde water side of faucet), da bei der Verwendung von heißem Wasser eine akute Verbrühungsgefahr für das Auge besteht.
• Das System ist von der Funktionalität und dem Wasserdruck der vorgeschalteten Armatur abhängig, weshalb die Sprühdüsen laut Wartungsanweisung wöchentlich getestet (Test unit weekly) und regelmäßig von Ablagerungen gereinigt werden müssen.

Das Funktionsprinzip basiert auf einer mechanischen Stromwendung innerhalb eines Drei-Wege-Ventilkörpers.
Der normale Durchflusskanal nach unten ist im Ruhezustand geöffnet. Bei axialer Verschiebung des federbelasteten Ventilkolbens wird dieser Hauptauslass blockiert und das Wasser weicht in die beiden seitlichen Steigkanäle zu den Düsenköpfen aus.
Sobald der Wasserdruck durch das Schließen des Hauptwasserhahns abfällt, drückt eine interne Rückstellfeder den Kolben automatisch in die Ausgangsposition zurück.
Geschichtlich stellt diese am Hahn montierte Lösung eine wichtige Entwicklungsstufe im Arbeitsschutz der zweiten Hälfte des 20. Jahrhunderts dar.
Zuvor waren Labore entweder auf teure, fest installierte Notduschen mit eigenem Rohrnetz angewiesen oder mussten unzuverlässige, mobile Augenspülflaschen bereithalten, deren Flüssigkeit regelmäßig ausgetauscht werden musste.
Die US-amerikanische Firma Gateway Safety entwickelte mit der Kleen Eyes Serie eine hocheffiziente, permanente Erste-Hilfe-Einrichtung, die durch Kooperationen mit europäischen Laborausrüstern wie Roth ab den 1970er und 1980er Jahren zum festen Sicherheitsstandard in vielen kleineren Laboratorien wurde.
