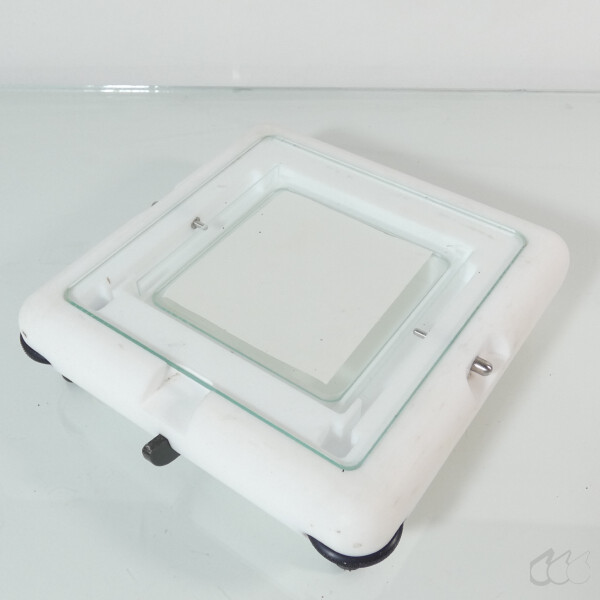

gebrauchte DC-Kammer 10x10 cm Camag horizontal developing chamber

Artikel: Horizontalentwicklungskammer für Arbeiten in der Dünnschicht-Chromatografie
Hersteller/Typ: Camag Horizontal developing chamber
Hersteller-Artikelnr.: 022.8515 (Vorgänger der aktuelleren Ausführung 022.8530)
Lieferumfang: wie abgebildet, Gerät mit Einsätzen, kein weiteres Zubehör
Erhaltung: gebraucht, gut, keine Beschädigungen, moderate Gebrauchs- und Alterungsspuren
Weiteres:

• Format der Chromatographieplatten: Exakt 10 x 10 cm
• Laufmittelfluss: Horizontal, wahlweise einseitig oder von zwei gegenüberliegenden Seiten simultan zur Mitte
• Maximale Trenndistanz bei zweiseitiger Entwicklung: Jeweils 45 mm, berechnet aus 50 mm Plattenradius abzüglich 5 mm Randabstand
• Volumen des Eluentenreservoirs: Sehr geringer Lösungsmittelbedarf, typischerweise unter 5 ml pro Durchgang
• Konfigurationsoptionen für die Gasphase: Sandwich-Anordnung oder gesättigte sowie ungesättigte Tank-Konfiguration
• Material des Kammerkorps: Massiver, chemisch hochbeständiger Spezialkunststoff beziehungsweise PTFE-Verbindungen
• Material der Abdeckplatten und Schieber: Laborglas und Edelstahlkomponenten
• Abmessungen des Gesamtgerätes Breite x Tiefe x Höhe: circa 160 x 160 x 50 mm
• Gewicht: circa 0,8 kg ohne Verpackung
• Spannungsversorgung: Rein mechanisch-manuelles System, keine elektrische Stromversorgung oder Elektronik erforderlich

Die Horizontalentwicklungskammer ist ein kompaktes, quadratisches Tischgerät zur manuellen Entwicklung von Platten in der Dünnschichtchromatographie und Hochleistungs-Dünnschichtchromatographie. Durch das flache Profil wird die Platte waagerecht in das System eingelegt, wobei die Schichtseite nach unten weist. Das Design erlaubt es, das Fließmittel über eine präzise Glaskante exakt an den Rand der chromatographischen Schicht heranzuführen. Durch die Möglichkeit, eine quadratische Platte von beiden Außenkanten gleichzeitig zur Mitte hin zu entwickeln, lässt sich die Kapazität der Proben auf einer einzigen Platte exakt verdoppeln. Bei dem abgebildeten Gerät handelt es sich genau um diese quadratische Ausführung für Platten der Größe 10 x 10 cm, weshalb das Gehäuse selbst geringfügig größer als das Plattenmaß ausfällt.

Paralleles Screening und Serienuntersuchungen in der pharmazeutischen Qualitätskontrolle

• Schnelle Identitätsprüfung von pflanzlichen Arzneidrogen und Extrakten im Kleinformat
• Lebensmittelanalytik zum Nachweis von Zusatzstoffen oder Verunreinigungen
• Umweltanalytik zur schnellen Untersuchung von Wasserproben und Bodenextrakten
• Einsatz in universitären Laboratorien und Ausbildungskursen für Trennverfahren
• Routineanalysen bei hohem Probenaufkommen mit minimalem Lösungsmittelverbrauch
• Methodenentwicklung unter exakter Kontrolle der Sandwich-Atmosphäre

Vorteile:

• Extrem niedriger Verbrauch an mobiler Phase schont die Umwelt und senkt Laborkosten
• Effizienzsteigerung durch zweiseitige Entwicklung verdoppelt die Probenzahl pro Platte
• Höchste Flexibilität durch freie Wahl zwischen Tank-Anordnung und Sandwich-Anordnung
• Gleichmäßige und reproduzierbare Wanderung der Laufmittelfront über die gesamte Plattenbreite
• Unempfindlich gegen Erschütterungen im Vergleich zu vertikalen Dünnschichtchromatographie-Kammern
• Keine mechanischen Verschleißteile oder Elektronikkomponenten, dadurch unbegrenzte Lebensdauer

Nachteile:

• Die maximale Trennstrecke ist durch die Geometrie auf 45 mm limitiert
• Manuelle Handhabung erfordert Übung beim Einbringen des Laufmittels zur Vermeidung von Startlinienfehlern
• Die Schichtseite zeigt nach unten, was die visuelle Kontrolle des Laufmittelstandes während der Entwicklung erschwert
• Nicht geeignet für die größere vertikale Standardentwicklung oder rechteckige Plattenformate wie 20 x 10 cm
• Das erzeugte Chromatogramm unterscheidet sich visuell von vertikalen Standardsystemen, was Anpassungen bei Validierungen erfordert

Das Geräteprinzip beruht auf der horizontalen Zufuhr des Fließmittels über Kapillarkräfte. Im Gegensatz zur klassischen vertikalen Entwicklung, bei der die Platte aufrecht in einem Trog steht und das Lösungsmittel von unten nach oben wandert, liegt die Platte hier absolut waagerecht. Das Lösungsmittel befindet sich in separaten Trögen an den Außenseiten. Über einen schmalen Glasstreifen wird die Flüssigkeit durch Kapillarwirkung zur Schicht der Platte transportiert. In der Sandwich-Konfiguration liegt die chromatographische Schicht fast unmittelbar auf einer Glasplatte auf, wodurch das freie Gasvolumen über der Trennschicht minimiert wird. Dies unterdrückt die unkontrollierte Verdampfung des Laufmittels und sorgt für konstante Trennbedingungen.

Geschichtlich betrachtet revolutionierte die Schweizer Firma Camag mit diesem Konzept die moderne Dünnschichtchromatographie. Vor der Einführung der Horizontalentwicklung dominierten große, schwere Laborglaskammern, die enorme Mengen an oft toxischen Lösungsmitteln verschlangen und lange Sättigungszeiten benötigten. Mit dem Aufkommen der HPTLC in den 1970er und 1980er Jahren stiegen die Anforderungen an Reproduzierbarkeit und Proben-Durchsatz massiv an. Camag entwickelte die Horizontal Developing Chamber als Antwort auf das Bedürfnis nach standardisierten, hochpräzisen Trennungen bei minimalem Materialeinsatz. Die quadratische Kammer für das Format 10 x 10 cm etablierte sich weltweit als Standardwerkzeug für schnelle Screening-Labore und legte den Grundstein für die gezielte Miniaturisierung in der planaren Chromatographie.
