gebrauchter CATU Piezo-Tester Piezotest CL-1-06 (Elsic 1202) Prüfgerät für Spannungsprüfer

Artikel: Prüfgerät für Spannungsprüfer
Hersteller/Typ: CATU Piezo-Tester Piezotest CL-1-06 (Elsic 1202)
Zustand: Gebrauchsspuren, intakt

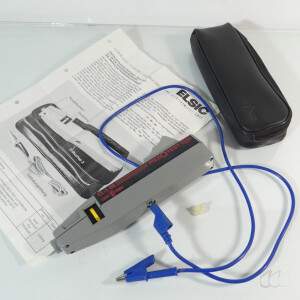

Lieferumfang: wie abgebildet
Weiteres:

• Modellbezeichnung: CATU Piezo-Tester Piezotest CL-1-06 (Elsic 1202) Prüfgerät für Hochspannungsprüfer
• Hersteller / Marke: CATU Electric (Paris, Frankreich) / Elsic
• Modell / Type: CL-1-06 (System Piezotest / Elsic 1202)
• Elektrische Kenndaten & Funktionsprinzip:
• Funktionsprinzip: Piezoelektrischer Impulsgenerator (mechanische Auslösung, batterielos)
• Ausgangsspannung: Erzeugt Hochspannungsimpulse zur Überprüfung von Ansprechschwellen
• Einstellstufen: Einstellring mit drei Positionen (10 - 20 - 30) zur Funktionsprüfung und Schwellenwertkontrolle
• Abmessungen Gerät (B x H x T): 190 x 65 x 32 mm

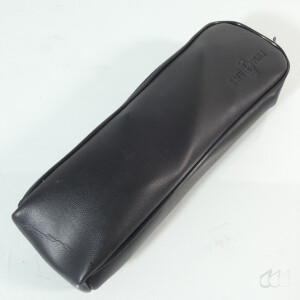

• Abmessungen Etui (B x H x T): 210 x 80 x 45 mm
• Masse (Gewicht, Gerät): 0,29 kg (ca. 290 g)

Bei dem CATU Piezotest CL-1-06 (in Lizenz / Vertrieb auch als Elsic 1202 geführt) handelt es sich um ein autarkes, piezoelektrisches Prüfgerät zur Überprüfung der Funktionsfähigkeit und Ansprechschwelle von spannungsfreien Zustandsprüfern, Phasenvergleichern und zweipoligen Hochspannungsanzeigern (z. B. Typ CL-... VD im Bereich von 10 kV bis 36 kV).

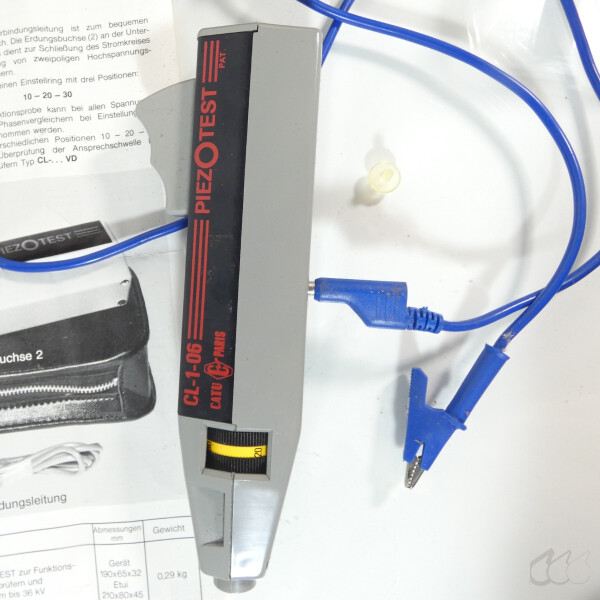

Das Gerät benötigt keine externe Stromquelle oder Batterien. Durch Betätigen des mechanischen Auslösers erzeugt ein interner Piezokristall hochfrequente Spannungsimpulse. Über den gelben Einstellring mit den Positionen 10, 20 und 30 lässt sich die Ausgangsintensität zur gezielten Schwellenwertprüfung anpassen. Die Erdungsbuchse an der Unterseite dient in Verbindung mit der Erdungsleitung und der Krokodilklammer zur Schließung des Prüfstromkreises.

Anwendungsfelder und Einsatzmöglichkeiten:

• Funktionsprüfung vor Ort: Sicherheitsüberprüfung von Hochspannungsprüfern direkt vor dem Einsatz an Schalthäusern und Transformatorenstationen.
• Wartung & Prüflabor: Regelmäßige Wiederholungsprüfung von Anzeigegeräten für Energieversorger und Elektrohandwerk.
• Arbeitsschutz & Sicherheitstechnik: Kontrolle zweipologer Anzeigesysteme gemäß den Sicherheitsbestimmungen für Arbeiten an elektrischen Anlagen.

Vorteile:

• Unabhängig von Batterien: Basiert auf piezoelektrischer Erzeugung und ist jederzeit sofort einsatzbereit
• Stufenbare Intensität: Einstellring (10 - 20 - 30) zur Überprüfung verschiedener Ansprechschwellen
• Kompakt und leicht: Mit nur 290 g Eigengewicht ideal für den mobilen Servicekoffer
• Robuste Bauweise: Solides Kunststoffgehäuse für den rauen Werkstatt- und Außeneinsatz

Nachteile:

• Erzeugt nur kurze Testimpulse statt Dauerspannung
• Speziell auf die Prüfung kompatibler Hochspannungs- und Phasenprüfer ausgelegt

Der Piezotest wird über die Erdungsleitung und die Krokodilklammer mit dem zu prüfenden Anzeigegerät verbunden. Über den Einstellring wird die gewünschte Prüfstufe (10, 20 oder 30) gewählt. Durch Drücken des Handhebels erzeugt das Gerät einen Piezo-Impuls, der bei funktionstüchtigem Prüfer das optische oder akustische Signal auslöst.
