gebrauchter Gitterschnitt-Prüfer Erichsen Modell 295

Artikel: gebrauchtes Gitterschnitt-Prüfer Erichsen Modell 295
Hersteller/Typ: Erichsen 295
Details: Standard-Kopf

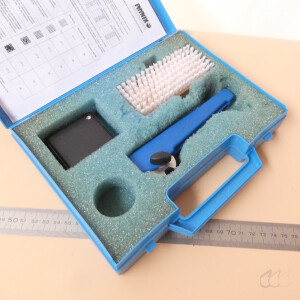

Lieferumfang:wie abgebildet, kein weiteres Zubehör
Zustand: gut, auf Grundfkt. geprüft, eher wenige Gebrauchsspuren (siehe Fotos)
Weiteres:

• Modellbezeichnung: Gitterschnitt-Prüfer Erichsen Modell 295
• Hersteller: Erichsen GmbH & Co. KG
• Werkstoff: Robustes Kunststoffgehäuse (blau) mit spezialgehärteter Mehrschneiden-Prüfscheibe aus Werkzeugstahl

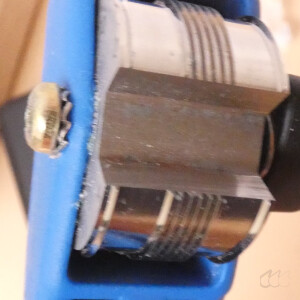

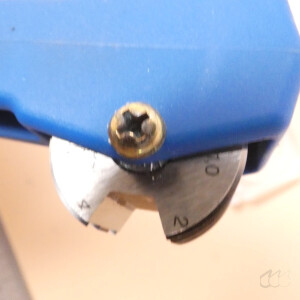

• Schneidenanordnung: Drehbare, mehrschneidige Rundscheibe mit definierten Schneidabständen (1 mm, 2 mm, 3 mm je nach eingestellter Messschneide)
• Gitterabstände: 1 mm (für Schichtdicken bis 60 µm), 2 mm (für Schichtdicken von 60 µm bis 120 µm) und 3 mm (für Schichtdicken über 120 µm)
• Abmessungen: Länge ca. 140 mm bis 150 mm
• Messprinzip: Manuelle Gitterschnittprüfung nach ISO 2409, ASTM D 3359 und DIN EN ISO 2409

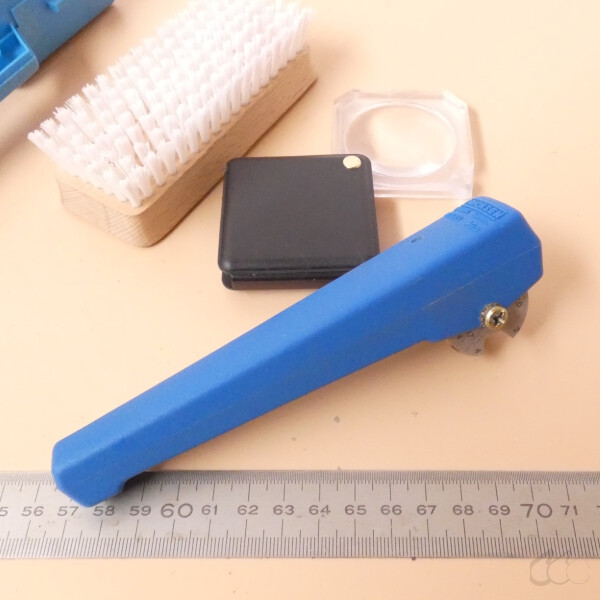

Beim Erichsen Modell 295 handelt es sich um ein Handprüfgerät zur Beurteilung der Haftfestigkeit von Einschicht- oder Mehrschichtlackierungen, Anstrichen, Kunststoffen und ähnlichen Beschichtungen auf metallischen oder nichtmetallischen Untergründen. Das Gerät besitzt ein Handgehäuse mit einer drehbaren Mehrschneiden-Rundscheibe. Durch das ritzenförmige Durchschneiden der Beschichtung bis auf den Untergrund in zwei sich rechtwinklig kreuzenden Richtungen entsteht ein gleichmäßiges Gitterquadrat. Anschließend werden abgeplatzte Beschichtungsteile mittels Bürste abgekehrt oder mit Klebeband abgezogen und das Schnittgitter unter der Lupe ausgewertet, um die Haftfestigkeit in Gitterschnitt-Kennwerten zu bewerten.

Typische Anwendungsfelder:

• Qualitätskontrolle und Wareneingangsprüfung in der Lackier- und Beschichtungsindustrie
• Prüfung von Korrosionsschutz-Anstrichen im Stahlbau und Fahrzeugbau
• Laboranalytik und Entwicklung in der Farb- und Lackherstellung
• Gutachterliche Schadensanalyse bei Lackabplatzungen und Haftungsfehlern

Vorteile:

• Sehr einfache Handhabung durch den ergonomischen Handgriff
• Langlebige Werkzeugstahl-Rundscheibe mit mehreren Schneidkanten
• Umfassender Testbereich durch verstellbare Schnittabstände für unterschiedliche Schichtdicken
• Handliches Prüfgerät für den mobilen Einsatz direkt am Werkstück sowie im Laboratorium
• Normkonforme Haftfestigkeitsprüfung nach internationalen Standards

Nachteile:

• Erfordert manuelle Schnittführung mit gleichmäßigem Anpressdruck durch den Anwender
• Bei sehr dicken oder extrem harten Beschichtungen ist ein hoher manueller Kraftaufwand nötig
• Subjektive Beurteilung des Schnittgitters erfordert geschultes Personal

Das Prüfverfahren des Gitterschnitts basiert auf der mechanischen Trennung der Beschichtung vom Untergrund durch rechtwinklig gekreuzte Ritzlinien. Die Tiefe der Schnittlinien muss dabei exakt bis zum Substrat reichen. Die Haftfestigkeit wird anhand des Ausmaßes der Abplatzungen an den Schnittschnittpunkten und Gitterfeldern nach einer definierten Skala bewertet.

Das Unternehmen Erichsen prägte die Entwicklung physikalischer Prüfgeräte für die Oberflächentechnik seit Beginn des 20. Jahrhunderts entscheidend mit. Der Gitterschnittprüfer Modell 295 wurde als kompaktes Werkzeug entwickelt, um die Haftfestigkeit von Lacken schnell, zerstörend und reproduzierbar ohne aufwendige stationäre Maschinen prüfen zu können.
