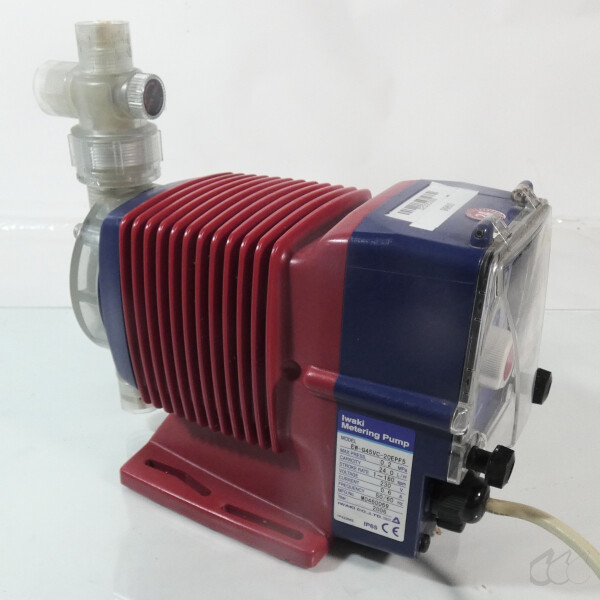

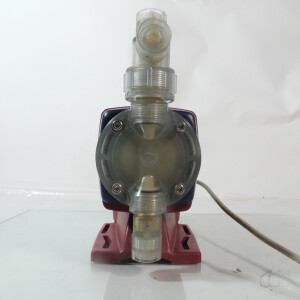

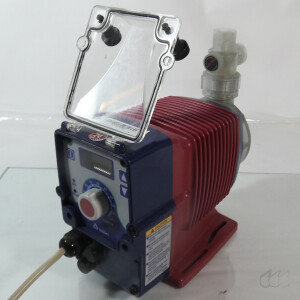

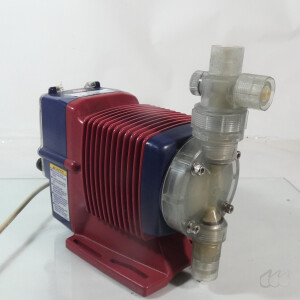

gebrauchte Membran-Dosierpumpe iwaki metering pump EW-G45VC

Artikel: Membran-Dosierpumpe

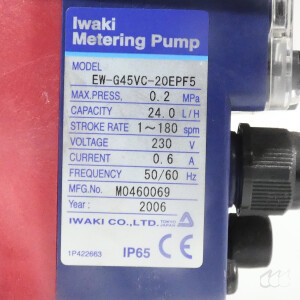

Hersteller/Typ: Iwaki EW-G45VC-20EPF5
Lieferumfang: Pumpe wie abgebildet, kein weiteres Zubehör, Anleitung auf Anfrage als pdf
Zustand: sehr gut, funktionstüchtig
Beschreibung /Daten lt. Datenblatt, o. Gewähr:

Die Serie EW ist eine Membrandosierpumpe mit elektromagnetischem Antrieb. Die Pumpe besteht aus dem Pumpenkopf, der Antriebs- und Steuereinheit. Es entstehen durch den elektromagnetisch angetriebenen Kolben, welcher durch das Pulssignal und der rückwirkenden Federkraft gesteuert wird, Wechselbewegungen. Durch die Wechselbewegungen der an dem Kolben befestigten Membran (Volumenänderung in der Pumpenkammer) sowie der Funktion der Ventile im Pumpenkopf, arbeitet die Pumpe.

Typschlüsssel der Serie EW...:

• G: 24 Watt 1,5 mm Hublänge
• 45: 45 mm effektiver Membrandurchmesser
• VC: Pumpenkopf aus PVC, Ventil aus Alukeramik, Ventilsitz aus Fluoroelastomer, Membran aus PTFE/EPDM, Duichtung aus PTFE
• 20E: Anschlussspannung 220/230/240 V AC 50/60 Hz
• P: Anschlusskabel mit Stecker
• F: mit F-Steuereinheit
• 5: Schlauchanschluss Durchmesser 9 x 16 mm

Weitere Spezifikation:

• Fördermenge max: 24 L/h, max. 2,2 mL/Hub
• Max Förderdruck: 2 bar
• Hubfrequenz: 1...180 Hübe/min
• Umgebungstemperatur: 0 ~ 40°C
• Umgebungsfeuchte: 35 bis 85 % relative Feuchte
• Lagertemperatur: -10 bis 50°C

Funktion

• Funktion
  • Manueller Betrieb
  • EXT (externer Betrieb): 1 Punkt – Betrieb mit externem Signal
  • STOP: 2 Punkte – Stopp mit externem Signal
• Änderung:
  • 3 Drucktasten – AUF, AB, Start/Stop

Steuerfunktion

• Einstellung:
  • Manuell: 1–180 Hübe/min
  • EXT: Digitales Eingangssignal 1:1 (kein Pulsspeicher)
• Stop:
  • LED leuchtet, wenn Pre-Stop Eingang aktiviert ist
  • Pumpe stoppt, wenn Stop Eingang aktiviert ist
• Max. SPM:
  • 180 Hübe/min (Standard)

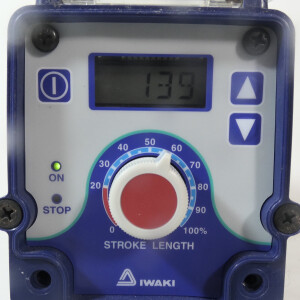

Anzeige

• LCD:
  • 4 Ziffern (Betriebsanzeige, Einstellwerte, usw.)
• Pumpenbetrieb:
  • AN-LED: leuchtet grün bei hubsynchronem Betrieb
  • STOP-LED: leuchtet orange bei Pre-Stop Signal und leuchtet rot, wenn Stop-Signal eingeht

Eingang

• Puls:
  • potentialfreier Kontakt
• Stop/Pre-Stop:
  • Niveauschalter (potentialfreier Kontakt)
• Spannung:
  • max. 24 V DC

Ausgang

• Stop:
  • PNP-Transistor (nicht isoliert, Widerstand 330 Ω)
• Hubsynchron:
  • PNP-Transistor (nicht isoliert, Widerstand 330 Ω)

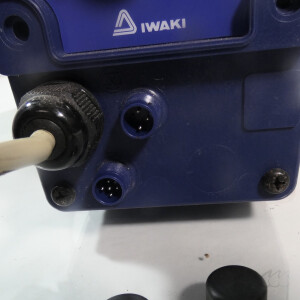

Anschluss

• Externer Anschluss:
  • DIN-Connector
