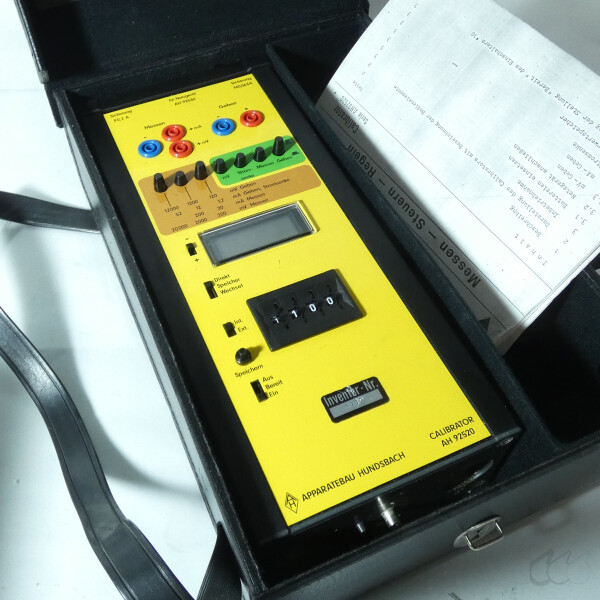

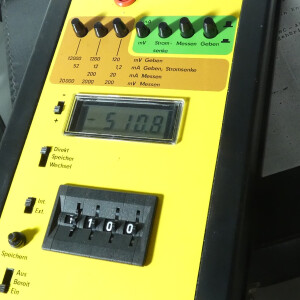

gebrauchtes Kalibriergerät APPARATEBAU HUNDSBACH AH 92520 Calibrator

Labor-Kalibrator
Hersteller/Typ:

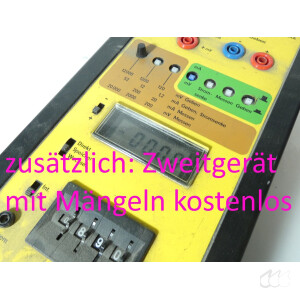

Zustand: optisch gut, technisch auf Grundfkt. überprüft. Eine der Kontaktabdeckungen ist leicht beschädigt

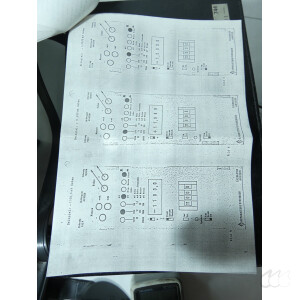

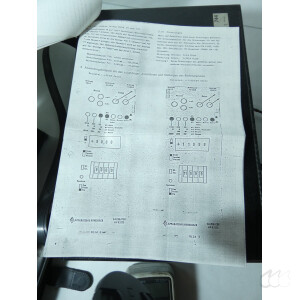

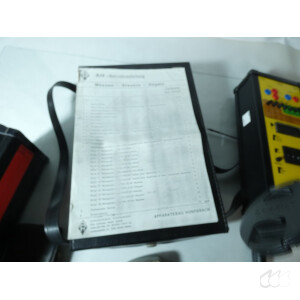

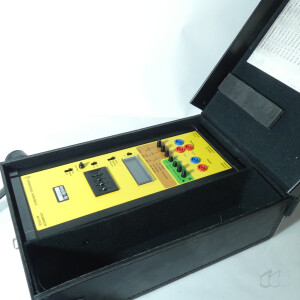

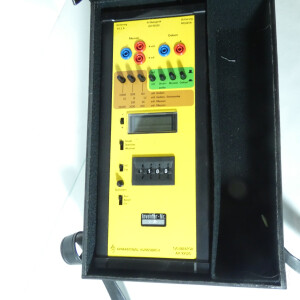

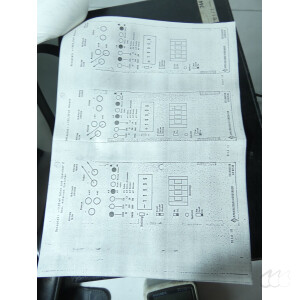

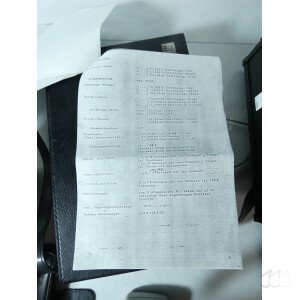

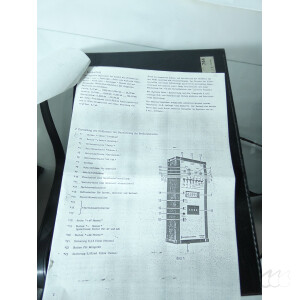

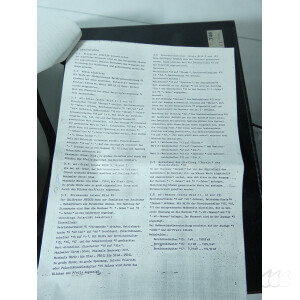

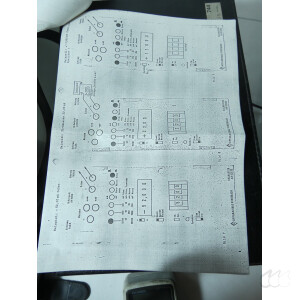

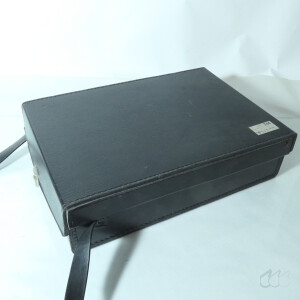

Lieferumfang: wie abgebildet, aber ohne Akkus und ohne externe Mess- und Prüfmittel
Ausstattung und Eigenschaften:

Spannungs‑Ausgang (Geben)

• Bereich: 0 … ±11,999 V (Auflösung: 1 mV)​
• Bereich: 0 … ±1,1999 V (Auflösung: 100 µV)​
• Bereich: 0 … ±119,99 V (Auflösung: 10 µV)​

Maximaler Ausgangsstrom:  50 mA​

Spannung‑Messen

• Bereich: 0 … ±19,999 V (Auflösung: 1 mV)​
• Bereich: 0 … ±1,9999 V (Auflösung: 100 µV)​
• Bereich: 0 … ±199,99 V (Auflösung: 10 µV)​

Strom‑Messung

• Bereich: 0 … ±52,000 mA (Auflösung: 10 µA)​
• Bereich: 0 … ±11,999 mA (Auflösung: 1 µA)​
• Bereich: 0 … ±1,1999 mA (Auflösung: 0,1 µA)​

Bürde / Innenwiderstand

• max. 750 Ω bis 22 mA
• max. 250 Ω bei 52 mA

Strom Messen

• Bereich: 0 … ±199,99 mA (Auflösung: 10 µA)​
• Bereich: 0 … ±19,999 mA (Auflösung: 1 µA)​

Innenwiderstand: 10 Ω

Stromsenke (Zweileitersimulator)

• Bereich: ±52,000 mA (Auflösung: 10 µA)​
• Bereich: ±11,999 mA (Auflösung: 1 µA)​
• Bereich: ±1,1999 mA (Auflösung: 0,1 µA)​

Eingangs­spannung 22...40V

• für max. 750 Ω Bürde bis 22 mA
• für max. 250 Ω Bürde bis 52 mA (sinngemäß)​

Fehlerangaben (bei 20 °C)

• ± 0,05% bezogen auf den Endwert ±1 Digit bei Spannung​
• ±0,1% bezogen auf den Endwert ±1 Digit bei Strom und Stromsenke​

Temperatureinfluss

• Temperaturfehler: ≤ ±0,1% pro 10 K bezogen auf den Endwert ​

Einfluss der Bürde: ≤ 0,1% bezogen auf den Endwert bei 100% Änderung

Hilfsenergie / Versorgung

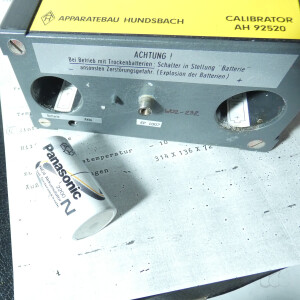

• Versorgung aus 5 eingebauten NC‑Akkus IEC LR14​ (NICHT im Lieferumfang)
• Aufladbar über zugehöriges Netzteil AH92530​ (NICHT im Lieferumfang)
• Umgebungsbedingungen und Abmessungen

Zulässige Umgebungstemperatur: -10 °C … +50 °C​

Äußere Abmessungen: 314 × 136 × 72 mm³

Das Gerät Apparatebau Hundsbach AH 92520 ist ein Kalibrator / Kalibrierquelle, verwendet zur Kalibrierung von Mess- und Prüfgeräten oder als Referenzsignalquelle im Labor.
Typische Anwendungsfelder: Kalibrierung, Justierung und Überprüfung messtechnischer Geräte in Labor und Industrie.

Allgemeine Beschreibung des Geräteprinzips mit geschichtlicher Betrachtung
Ein Kalibrator (Kalibrierquelle) liefert stabile, bekannte elektrische Referenzsignale, z. B. definierte Spannungen oder Ströme, um Messgeräte zu prüfen, zu justieren oder zu kalibrieren. Solche Geräte sind seit Jahrzehnten Standard in Mess- und Prüflaboren, um eine traceable Messkette zu gewährleisten; Hersteller wie Apparatebau Hundsbach lieferten entsprechende Messtechnik-Komponenten für industrielle Anwendungen.
