gebrauchter Ultraschall-Durchflussmesser Controlotron 1010

Ultraschall-Durchflussmesser

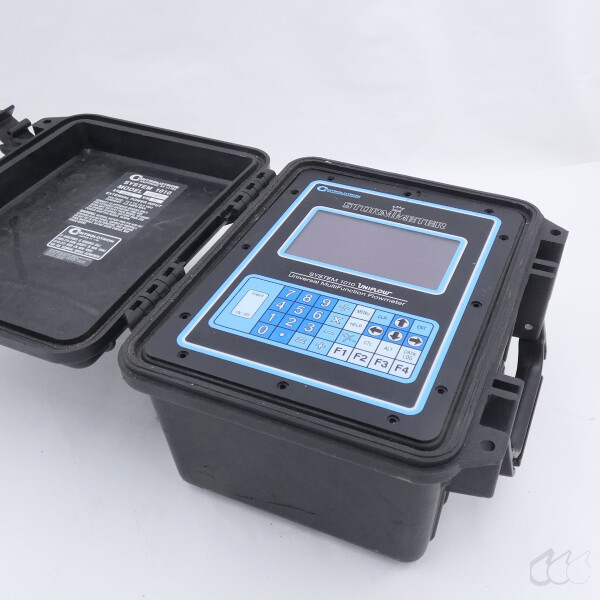

Hersteller/Typ: Controlotron StormMeter System 1010 Uniflow Universal MultiFunction FlowMeter

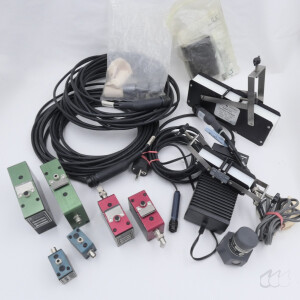

Lieferumfang: wie abgebildet, inkl. abgebildetem Zubehör,  kein weiteres Zubehör, Anleitung auf Wunsch auch als pdf
Zustand: gebraucht, Grundfkt. geprüft ,Akku defekt (einfache Standardform)

Weiteres (Web-Angaben, nicht zwangsläufig auf diese Geräteversion und/oder Ausstattung zutreffend):

Technische Daten

• Gerätetyp: Ultraschall-Durchflussmesser / Multifunktions-Strommeter System 1010 Uniflow (Clamp-On oder Inline je nach Ausführung)
• Messprinzip: Transit-Time-Ultraschall (auch Reflexor-Modus bei stark blubbernden/verschmutzten Medien)
• Messgrößen: Volumetrischer Durchfluss, ggf. Massendurchfluss (mit Dichte-Daten), Temperatur ggf. über externe Sensoren bzw. RTDs
• Messbereich: Abhängig von Transducern und Rohrdimension, typischerweise kleine bis große Rohr-Nennweiten (Clamp-On bis ~360 inch / ~9 m möglich)
• Genauigkeit: Grundsätzlich ≥ 1 % intrinsisch, mit Kalibrierung höhere Genauigkeit erreichbar

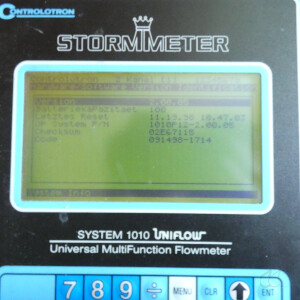

• Bedien-/Anzeigeeinheit: integrierter Display-Flowcomputer (graphisch/textuell)
• Schnittstellen: RS-232, 4–20 mA, 0–10 V, Puls-Ausgänge, Relais/Ausgänge (je nach Option)

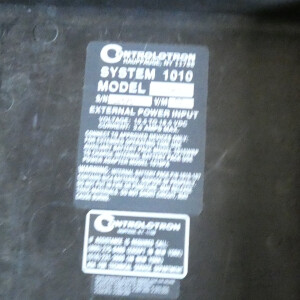

• Batteriebetrieb bzw. externe Versorgung: je nach Ausführung (z. B. 10,5–18,5 Vdc bei 1010P1)

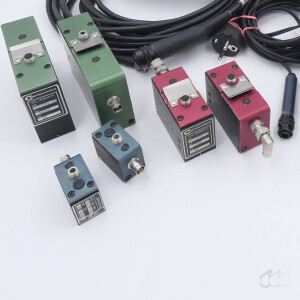

• Transducer-System: Wide-Beam-Ultraschall-Transducer, verschiedene Größen

Beschreibung: Controlotron 1010 Uniflo Stormmeter ist ein multifunktionaler Ultraschall-Durchflussmesser, der Transit-Time-Messung (und bei Bedarf Reflexor-Messung) nutzt. Das Gerät erlaubt nicht-intrusive Montage auf Rohrleitungen (Clamp-On) oder Inline-Messung und ist für industrielle Flüssigkeits-Durchflussmessungen entwickelt worden.

Typische Anwendungsfelder:

• Durchflussmessung in Wasser-, Abwasser-, Chemie- und Prozessleitungen
• Temporäre Durchflussmessung bei hydraulischen Tests
• Energiemanagement (Volumen & ggf. Wärmebilanz)
• Kontrolle in Stahlwerken, Kraftwerken und Wasserverteilnetzen
• OEM-Test- und Laborumgebungen für Prozess-/Fluidanalyse
• Typischer Lieferumfang (historisch, je nach Version):
• Flowmeter-Hauptgerät (Flowcomputer)
• Ultraschall-Transducer-Paar(e) mit Kabeln

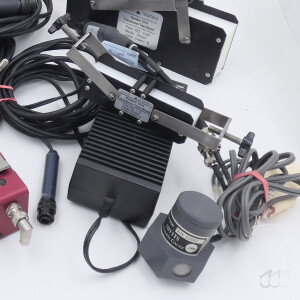

• Kalibrieradapter/Clip-Halterungen (Clamp-On-Varianten)

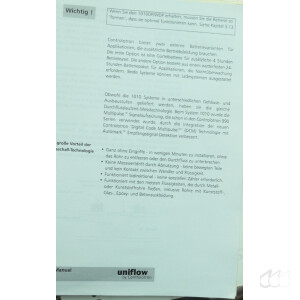

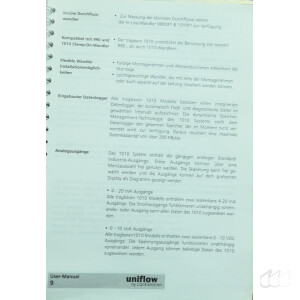

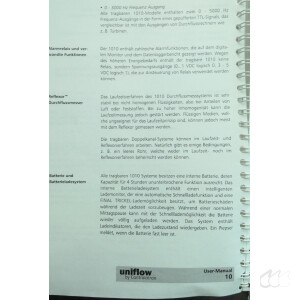

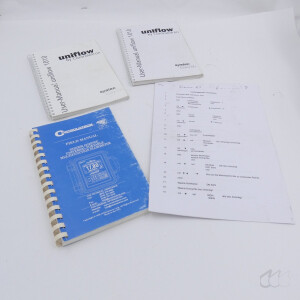

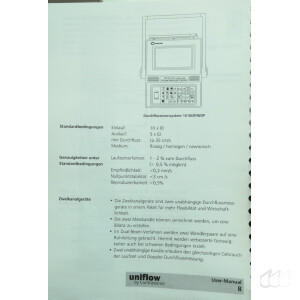

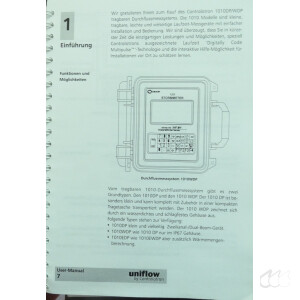

• Bedienungs-/Installationsanleitung (s. Abschnitt 9)
• Netzkabel / Batteriemodul (bei tragbaren Ausführungen)

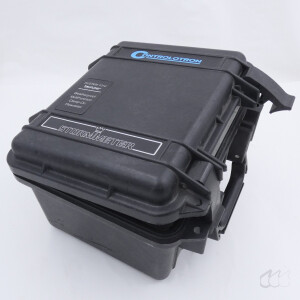

• ggf. Carrycase bei tragbarer Version
• Optionale Komponenten:
• Reflexor-Transducer für schwierige Fluide
• Erweiterte I/O Module (mehr 4–20 mA Ausgänge, Relais etc.)
• Datalogger-Module
• Temperatur-/Druck-Sensoren zur erweiterten Berechnung

Vorteile:

• Nicht-intrusive Messung (Clamp-On) ohne Rohröffnung nötig
• Messung möglich unter schwierigen Bedingungen (aerierte Flüssigkeiten)
• Multifunktion (Volumen, Masse, ggf. Energie)
• Große Auswahl an Transducer-Optionen für verschiedene Leitungen

Nachteile:

• Ältere Elektronik/Software, nicht moderne digitale Feldbus-Protokolle
• Spezifische Transducer-Kalibrierung ggf. erforderlich
• Ersatzteile/Support heute schwer erhältlich

Allgemeine Beschreibung des Geräteprinzips mit geschichtlicher Betrachtung

• Prinzip: Das Gerät nutzt Transit-Time-Ultraschall-Prinzip: Zwei Ultraschall-Transducer senden Signale diagonal durch die Rohrleitung. Die Differenz der Laufzeiten stromauf vs. stromab wird vom Flowcomputer zur Flussberechnung genutzt. Für stark turbulent beladene Medien kann auch Reflexor-Messung verwendet werden (Echo-Gestützte Messung).
• Geschichte: Controlotron Corporation gehört zu den frühen Herstellern von Transit-Time-Ultraschall-Durchflussmessern. Die System-1010 Serie wurde seit den 1990er / 2000er-Jahren weltweit eingesetzt, u. a. zur industriellen Prozess- und Wasser-/Abwasser-Messung. Die Gerätefamilie war damals bekannt für breite Anwendungsfähigkeit und hohe Robustheit.
