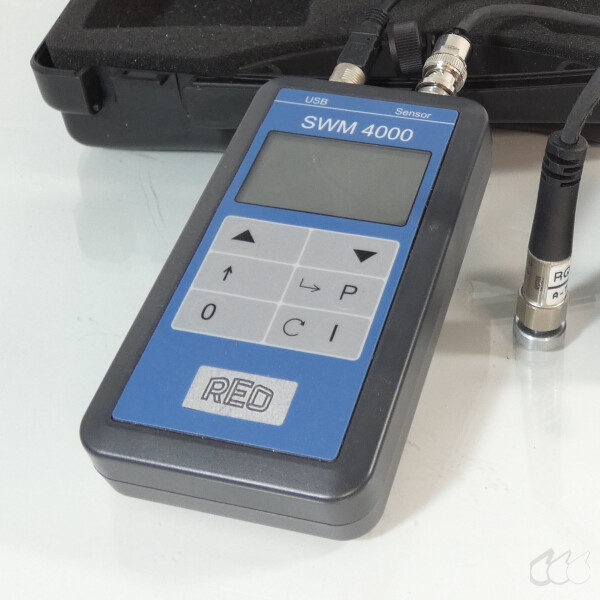

gebrauchter, mobiler Schwingweitenmesser REOVIB SWM 4000 mit Sonde

Schwingamplituden-Messgerät
Hersteller/Typ: Reo REOVIB SWM 4000 mit Reo AC 140-2D RQS
Zustand: optisch sehr gut, technisch auf Grundfkt. überprüft.

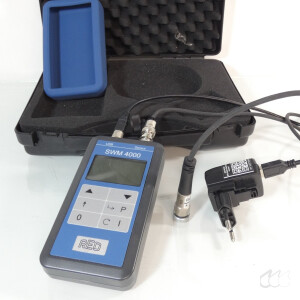

Lieferumfang: wie abgebildet, mit Sonde, ohne 9V-Blockbatterie

• Reo Reovib SWM 4000 Handmessgerät mit integriertem Akku

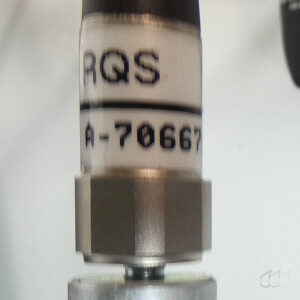

• Beschleunigungssensor Sonde AC 140-2D RQS mit integriertem Permanentmagneten und BNC-Kabel
• USB-Ladekabel und USB-Weitbereichsnetzteil für 115V und 230V Anschlüsse
• Gepolsterter Transportkoffer für den sicheren Schutz im mobilen Serviceeinsatz

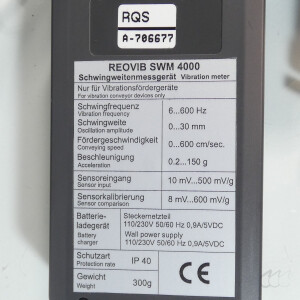

Ausstattung und Eigenschaften (gem. Internet-Angaben, Ausstattung und Spezifikation nicht zwangsläufig auf das hier angebotene Modell zutreffend):

• Spannungsversorgung Laden: 5 Volt Gleichstrom (DC) über den integrierten USB-Anschluss an der Gehäuseoberseite
• Netzteil Eingangsspannung: 100 bis 240 Volt Wechselstrom (AC) automatischer Weitbereichseingang für den weltweiten Einsatz an 115 Volt und 230 Volt Stromnetzen
• Netzfrequenz Ladegerät: 50 / 60 Hertz (Hz)
• Energieversorgung Handgerät: Interner wiederaufladbarer Akkumulator für den komplett netzunabhängigen Servicebetrieb vor Ort an der Anlage

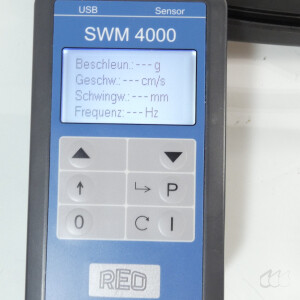

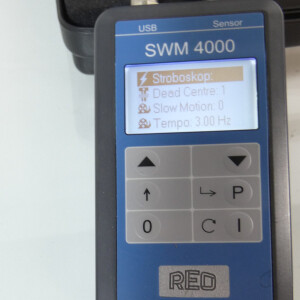

• Anzeige des Messgerätes: Mehrzeiliges Grafik-LCD-Display im oberen Gehäusedrittel zur simultanen Darstellung der ermittelten Parameter
• Messfunktionen: Frequenz, Schwingweite, Schwinggeschwindigkeit und Schwingbeschleunigung
• Frequenzmessbereich: 6 Hertz bis 600 Hertz (Hz)
• Beschleunigungsmessbereich: 0,2g bis 100g (g-Kraft)
• Messgenauigkeit / Messfehler: +/- 1,5 Prozent bezogen auf den Skalenendwert

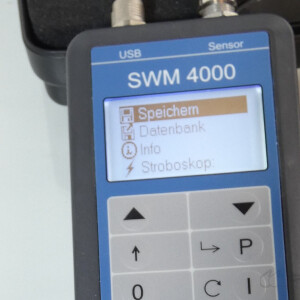

• Datenspeicher intern: Kapazität für bis zu 40 vollständige Messwert-Datensätze direkt im Gerät abrufbar

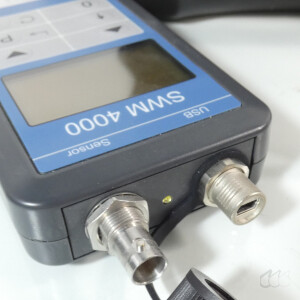

• Schnittstelle: Integrierte USB-Buchse an der Stirnseite zur Datenübertragung an den PC und zur gleichzeitigen Akkuladung
• Bedienung: Robuste Folientastatur auf der Frontseite mit sechs Funktionstasten für Pfeil nach oben, Pfeil nach unten, Pfeil nach links oben, Enter P Parameterwahl, Nullstellung 0 sowie C I Funktion
• Schutzart Gehäuse: IP 40 (Schutz gegen feste Fremdkörper ab 1 Millimeter Durchmesser, kein Schutz gegen Feuchtigkeit)
• Betriebstemperaturbereich: 0 bis 45 Grad Celsius
• Abmessungen des Anzeigegerätes: 159,5 Millimeter Breite x 81 Millimeter Höhe x 35 Millimeter Tiefe
• Gewicht des Messgerätes: ca. 200 Gramm (Leichtbau-Handgerät im ergonomischen Kunststoffgehäuse)

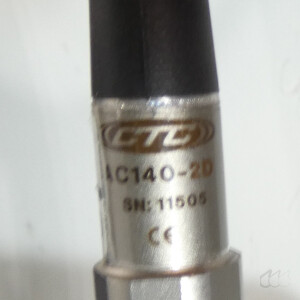

• Sondentyp / Sensor: Externer piezoelektrischer Beschleunigungssensor Typ AC 140-2D RQS mit robustem Metallgehäuse, BNC-Schraubanschluss und starkem Magnetfuß

Der Schwingweitenmesser REOVIB SWM 4000 mit Sonde AC 140-2D RQS ist ein mobiles, akkubetriebenes Präzisions-Handmessgerät, das speziell für die Diagnose, Wartung, Prüfung und optimale Einrichtung von vibrierenden Förder- und Vibrationssystemen in der modernen Industrie konzipiert wurde. Das mikroprozessorgesteuerte System ermittelt über den hochempfindlichen externen Sensor alle relevanten physikalischen Parameter des Schwingverhaltens in Echtzeit, ohne dass eine externe Stromquelle in der Nähe der Maschine benötigt wird. Geladen wird der interne Akku einfach über eine standardisierte USB-Schnittstelle an der Oberseite, wobei das mitgelieferte USB-Netzteil als Weitbereichsgerät sowohl an 115 Volt als auch an 230 Volt Netzen weltweit betrieben werden kann. Der Sensor wird über seinen starken Permanentmagnetfuß direkt auf die schwingende Struktur aufgesetzt. Das Handgerät wertet die eingehenden Signale aus und schlüsselt sie auf dem LCD-Bildschirm in Frequenz, Schwingbeschleunigung, Geschwindigkeit und den exakten Hub (Schwingweite) auf. Gespeicherte Datensätze können zur Qualitätssicherung über die USB-Schnittstelle exportiert werden.

Typische Anwendungsfelder:

• Einrichtung und präzise Schwingweitenjustierung von Wendelförderern, Vibrations-Sortiertöpfen und Linearförderern in der automatisierten Zuführtechnik
• Überprüfung und Frequenzabgleich von Schwingförderrinnen und Vibrationssieben in der Schüttgut- und Verpackungsindustrie
• Wartungsservice und Fehlersuche an elektromagnetisch oder motorisch angetriebenen Schwingantrieben direkt in laufenden Fertigungslinien
• Konstruktionsbegleitende Messungen bei der Neuentwicklung und dem Bau von Vibrationsbunkern zur Vermeidung von Resonanzschäden
• Qualitätskontrolle und Abnahmeprotokollierung von Vibrationsförderanlagen beim Endhersteller vor der Auslieferung an den Kunden

Vorteile:

• Die mobile, extrem leichte Bauweise mit internem Akkubetrieb erlaubt einen flexiblen Einsatz direkt an der Maschine ohne störende Netzkabel auf dem Fabrikboden.
• Das USB-Ladeprinzip in Verbindung mit dem 115V und 230V kompatiblen Netzteil macht das Gerät extrem flexibel für den weltweiten Einsatz im internationalen Kundendienst.
• Simultane Mehrfach-Anzeige im LCD-Display verhindert zeitraubendes Hin- und Herschalten zwischen Beschleunigung, Hub und Frequenz während der Messung.
• Der Magnetsensor AC 140-2D RQS lässt sich ohne Werkzeug oder Klebeverbindungen sekundenschnell auf allen magnetischen Metalloberflächen fixieren.
• Integrierter Datenspeicher für 40 Messungen ermöglicht eine unkomplizierte Dokumentation von Messreihen unterschiedlicher Maschinen direkt vor Ort.
• Der Datenexport via USB-Schnittstelle erleichtert die spätere Analyse und Archivierung der Werte auf dem PC.

Nachteile:

• Die niedrige Gehäuse-Schutzart von IP 40 macht das Handgerät empfindlich gegen Feuchtigkeit, Spritzwasser und feine leitfähige Stäube im rauen Industrieumfeld.
• Der rein manuelle Handbetrieb ist nicht für eine dauerhafte, fest installierte Anlagenüberwachung im kontinuierlichen Schichtbetrieb ausgelegt.
• Bei nicht-magnetischen Bauteilen aus Aluminium, Kunststoff oder Edelstahl muss der Sensor mechanisch adaptiert werden, da die Magnetsonde sonst keinen Halt findet.

Das physikalische Prinzip des REOVIB SWM 4000 basiert auf der Erfassung mechanischer Schwingungen mittels eines piezoelektrischen Beschleunigungsaufnehmers. Im Inneren der Sonde AC 140-2D RQS befindet sich eine seismische Masse, die bei Vibrationen Druck- oder Scherkräfte auf ein piezoelektrisches Keramikelement ausübt. Diese mechanische Wechselbelastung erzeugt eine analoge Ladungsänderung, die direkt proportional zur Schwingbeschleunigung ist. Die nachgeschaltete Elektronik des SWM 4000 digitalisiert dieses Signal und berechnet durch mathematische Integration (erste Integration zur Schwinggeschwindigkeit, zweite Integration zur Schwingweite) die exakten geometrischen Bewegungsdaten des Förderers. Durch eine computergestützte Analyse wird zeitgleich die dominante Schwingfrequenz präzise isoliert, während die Stromversorgung komplett über den internen Akku gepuffert wird, der flexibel per USB nachgeladen werden kann.

Geschichtlich betrachtet waren Schwingförderer bis weit in die 1980er Jahre hinein reine Erfahrungswerte der Konstrukteure. Die Schwingweite wurde historisch oft optisch mit aufgeklebten Papiermesskeilen abgeschätzt, bei denen die Unschärfe zweier Linien im Auge des Betrachters die Amplitude anzeigte. Dies war ungenau und bei hohen Frequenzen extrem fehleranfällig. Die REO AG als Spezialist für induktive Bauelemente und elektronische Steuerungen von Schwingförderantrieben entwickelte daraufhin die REOVIB-Messgeräteserie. Mit Modellen wie dem SWM 4000 wurde der Übergang zur rein digitalen, unbestechlichen Sensortechnik und mobilen Akkutechnik vollzogen. Das System ermöglichte es erstmals dem Servicetechniker vor Ort, unabhängig von lokalen Steckdosentypen und Spannungsnetzen die mechanische Resonanz des Förderers digital zu dokumentieren und die Steuergeräte exakt auf den optimalen Wirkungsgrad abzustimmen.
