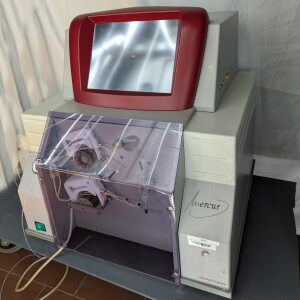

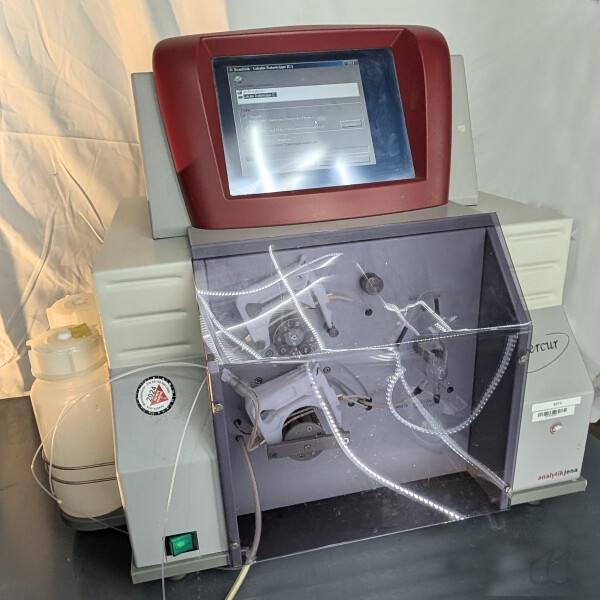

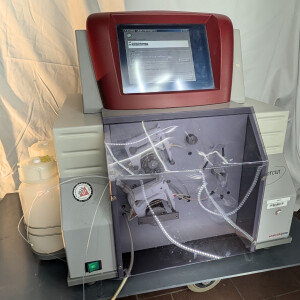

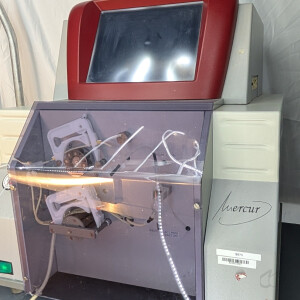

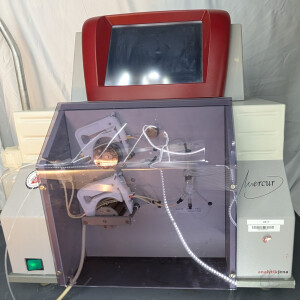

gebrauchter Quecksilberanalysator Analytik Jena mercur

Bauart: Analysegerät zur Messung von Quecksilber (Hg) in Flüssigkeiten und anderen Proben mittels Quecksilber-Fluoreszenz-Detektion.
Hersteller/Typ: Analytik Jena mercur

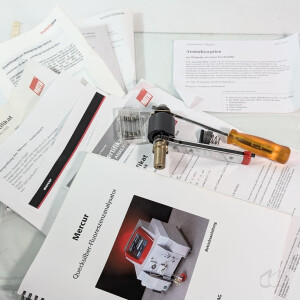

Lieferumfang/ Zubehör: wie abgebildet, kein weiteres Zubehör, ohne etwaig abgebildete Prüfmittel wie Testfilter etc. auch Zubehör, welches in der Beschreibung erwähnt wird ist nicht im Lieferumfang wenn es nicht abgebildet und/oder an dieser Stelle erwähnt wird.

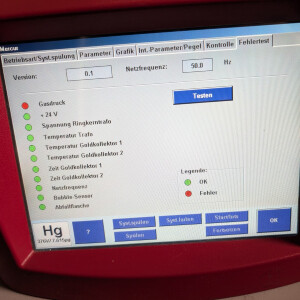

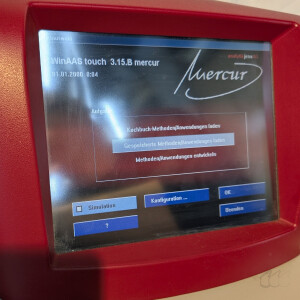

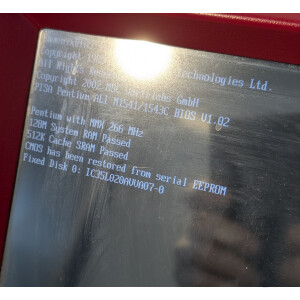

Zustand: gebraucht, gut. Das Gerät stammt aus einem aufgegebenen Labor und war dort im Betrieb. Ich konnte nur das ordnungsgemäße Hochfahren des Rechners, Starten der Software und die Selbstdiagnose prüfen. Der Käufer erhält ein Rückgaberecht, so dass in Ruhe auf Funktionen und Eignung geprüft werden kann.
Weiteres: (basierend auf Herstellerangaben, nicht zwangsläufig auf die vorliegende Geräteausstattung zutreffend):

Das Analytik Jena mercur ist ein Analysegerät zur Messung von Quecksilber (Hg) in Flüssigkeiten und anderen Proben. Das Gerät arbeitet nach dem Prinzip der Quecksilber-Fluoreszenz-Detektion. Es misst die Fluoreszenzstrahlung von Quecksilberdampf, der durch Anregung mit einer UV-Lampe bei einer Wellenlänge von 253,7 nm erzeugt wird. Die flüssige Probe wird mit einer 1-Kanal-Pumpe transportiert und gelangt in einen PEEK-Reaktor, wo sie mit Reagenzien (Zinn-II-Chlorid und Salzsäure) versetzt wird, die von einer 4-Kanal-Pumpe bereitgestellt werden. Das entstehende Quecksilbergas wird dann in eine Quarz-Messküvette geleitet, in der die Fluoreszenz gemessen wird.

Leistungsmerkmale

Detektion: Die Messung erfolgt mit einem Photovervielfacher.

Anreicherung: Für niedrigste Konzentrationen kann eine Hg-Anreicherung über einen Goldkollektor bei 630°C erfolgen.

Dynamikbereich: Das Gerät kann Quecksilber in einem weiten Bereich von 0,0001 bis 1000 µg/L in 6 Dekaden detektieren.

Betriebsarten: Es sind verschiedene Betriebsmodi möglich, darunter kontinuierlich, diskontinuierlich, mit oder ohne Anreicherung. Die Messzeit pro Probe (ohne Anreicherung) liegt typischerweise bei 40 Sekunden.

Reagenzien: Als Reagenzien werden Zinn-II-Chlorid und Salzsäure verwendet, als Trägergas Argon oder Helium.

Messprinzip

• Detektion der Quecksilber-Fluoreszenzstrahlung unter 90°-Winkel zur Richtung der Anregungsstrahlung
• Anregung und Fluoreszenz auf der Wellenlänge 253,7 nm
• Gleichlichtverfahren, Einstrahlbetrieb

Strahlungsquelle: Hg-Niederdrucklampe UVU5 mit Kelchelelektrode

Messküvette:

• Durchfluss-Fluoreszenzküvette aus Quarzglas mit Ein- und Auslassstutzen an den Stirnseiten
• Innenmaße: 10 x 10 x 32 (mm x mm x mm)
• Außenmaße: 12,5 x 12,5 x 40 (mm x mm x mm)
• Die Küvette ist an zwei benachbarten Seitenwänden außen verspiegelt.

Detektor: Photovervielfacher (Photomultiplier, SEV) R 928, 9-stufig

Photometer: Fokussierung der Anregungsstrahlung auf die Messküvette und der Fluoreszenzstrahlung auf den Photovervielfacher jeweils mit einer bikonvexen Quarzlinse

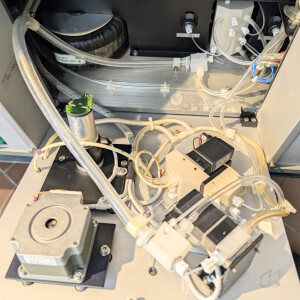

Funktionsgruppen

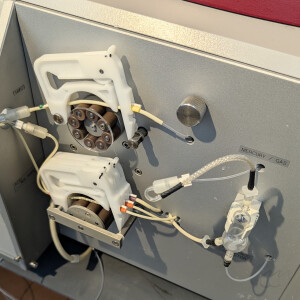

• 1-Kanal-Schlauchpumpe für den Probentransport: Bestückung: Ismaprene-Schlauch 1,42 mm ID; Pumpgeschwindigkeit: 4 Stufen; Fördermenge: 5, 6, 8 oder 11 ml/min
• 4-Kanal-Schlauchpumpe für den Transport von Reduktionsmittel, Säure und Abfallprodukten:  Bestückung: Ismaprene-Schlauch 0,89 mm Innendurchmesser für Reduktionsmittel und Säure;  Ismaprene-Schlauch 2,06 mm Innendurchmesser für Abfallprodukte. Pumpgeschwindigkeit: konstant, der Geschwindigkeit der Probenpumpe angepasst; Fördermenge: durchschnittlich 2 ml/min
• Reaktor aus PEEK mit 60° Einfallswinkel zwischen Probe/Säure und Reduktionsmittel sowie Reaktionsprodukten und Transportgasstrom1
• Gas-Flüssigkeit-Separator mit geringem Totvolumen und reduzierter Schaumbildung
• Schlauchtrockner zur Trocknung des Hg-haltigen Reaktionsgases im Gegenstromprinzip

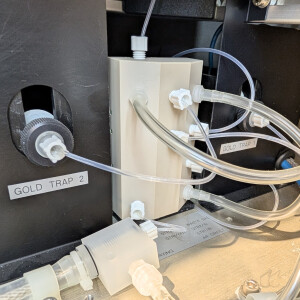

• Hg-Anreicherung
  • Goldkollektor: 0,5 g Gold-Platin-Legierung AuPt10 als feinmaschiges Netz
  • Ausheiztemperatur: 630°C, geregelt
  • Kühlung: Axiallüfter

Betriebsarten

• Kontinuierlich: mit Probengeber
• Diskontinuierlich: ohne Probengeber, manuell
• Ohne Anreicherung
• Mit Anreicherung, mit oder ohne Umladen
• FBR-Verfahren (fast baseline return): Nach Erreichen des Fluoreszenzmaximums wird die Küvette mit relativ hohem Gasfluss freigespült.

Systemspülung

• Säure allein
• Säure und Reduktionsmittel, Die Einwirkzeit für das Reduktionsmittel ist variabel.

Reagenzien

• Reduktionsmittel: Zinn-II-Chlorid, SnCl₂ 2,5%ig
• Säure: HCl 0,5%ig
• Verbrauch pro Messung: je 2 mL
• Die Reagenzien müssen vom Hersteller als quecksilberarm ausgewiesen sein!

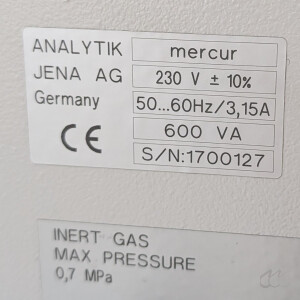

Inertgas

• Argon oder Helium
• Reinheit: mindestens 99,999 Vol% quecksilberfrei
• Eingangsdruck, max.: 700 kPa (7 bar)
• Arbeitsdruck: 200 kPa (2 bar)
• Gasfluss: max. 60 L/h

Operationen. Bezeichnungen

• Ladezeit Probe: Zeit, in der die Probenpumpe den Ansaugschlauch bis zur 2er Ventilgruppe mit Probe füllt.
• Reaktionszeit: Zeit, in der die Probenpumpe Probe zum Reaktor pumpt.
• AZ-Wartezeit: Zeit unmittelbar vor der Streulichtmessung (auto zero).
• Verzögerung Gas: Zeit zwischen Messstart und Beginn des Messgasflusses. Wird beim FBR-Verfahren verwendet.
• Spülzeit 1 ... 4: Zeiten für den Transport des Reaktionsgases.
• Heizzeit Kollektor: Zeit, in der die Heizung des Goldkollektors eingeschaltet ist.
• Kühlzeit Kollektor: Zeit, in der der Lüfter des Goldkollektors eingeschaltet ist.

Leistungsparameter

• Trägergasstrom: typisch 5 L/h bzw. 10 L/h
• Zykluszeit: typisch 40 s (ohne Anreicherung, FBR-Verfahren)
• Reaktionszeit: typisch 6 s
• Dynamikbereich: 0,0001 bis 1000 µg/L in 6 Dekaden
• Probenmenge pro Messung: 1 mL (bei 6 s Reaktionszeit)

Messwertverarbeitung

• Analytische und Anzeigebetriebsart
• Fluoreszenzintensität: 0,0001 bis 1,0000
• Konzentration: Wertebereich 5-stellig (0,0001 bis 99999) Einheit frei wählbar

Anzahl der angezeigten Digits: 3, 4 oder 5 wählbar

Einheiten der Konzentration: mg/L, µg/mL, ng/mL, µg/L, ng/L oder anwenderdefiniert

Signalauswertung, Integrationsart: Maximalwert der Fluoreszenzintensität oder Integralwert (zeitintegrierte Fluoreszenzintensität)

Integrationszeit: 1 bis 120 s

Nullabgleich (AZ-Messzeit): 1 bis 120 s

Verzögerung: 1 bis 120 s

Glättung:

• laufender Mittelwert: über 0, 2, 4, 8, 12, 16 oder 20 Messpunkte
• gewichtete Mittelung: über 0, 5, 11, 19 oder 25 Messpunkte (nach der Methode der kleinsten Fehlerquadrate nach Golay-Savitzky)

Ergebnisanzeigefenster:

• Alphanumerische Werte
• Balkendarstellung integrierter Werte (Bargraph)
• Zeitlicher Verlauf des Einzel-Peaks
• Überlagernde Peak-Grafik
• Überblick über Peak-Verläufe

.
