gebrauchte Strömungssonde Kriwan INT510 aus BDK UVF10.23 S/HR

Hersteller/Typ: Kriwan INT510, geeignet für Reinraum-Werkbank BDK
Zustand:  das Gerät wurde intakt aus einem Gerät mit Transportschaden ausgebaut

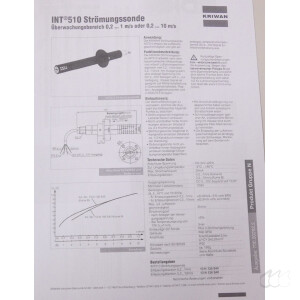

Lieferumfang: wie abgebildet, techn. Beschreibung, kein weiteres Zubehör,
Lieferung: Paketversand
Weiteres:

Modellbezeichnung: Kriwan INT510 Strömungssonde / Anemometer-Sensor (0,2...1 m/s / 0...10 V Ausgang) inkl. BDK Montagehalterung

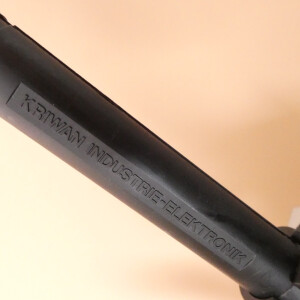

Hersteller / Marke: KRIWAN Industrie-Elektronik GmbH (Forchtenberg, Deutschland)

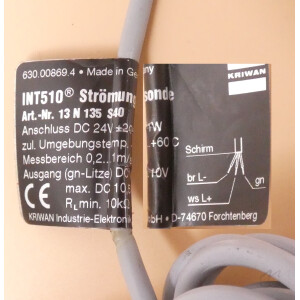

Modell / Type: INT510 Strömungssonde (Art.-Nr. 13 N 135 S / 13 N 135 S40, Fertigungs-Code: 630.00869 4)

Elektrische Kenndaten & Betriebsparameter:

• Anschluss-Spannung: DC 24 V (+/-20 %)
• Max. Stromverbrauch: 25 mA
• Ausgangssignal: DC 0...10 V (analoges, temperaturkompensiertes Spannungssignal, begrenzt auf max. 10,5 V)

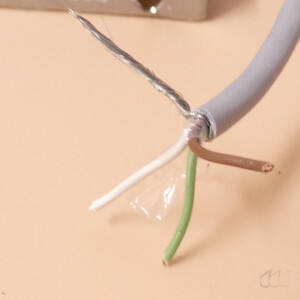

• Signalbelegung: Bezogen auf L- (gn-Litze: DC 0...10 V, ws-Litze: L+, br-Litze: L-, Schirm)
• Minimaler Lastwiderstand: 10 kOhm
• Erfassungsbereich / Messbereich: 0,2...1 m/s (Kurve A für Reinstraum- / Laminar-Flow-Anwendungen)
• Messgenauigkeit (bei 3...45 °C und 1013 hPa): +/- (0,03 m/s + 5 % vom Messwert)
• Max. zulässige Luftströmungsgeschwindigkeit: 35 m/s
• Einschwingzeit / Ansprechzeit: < 20 s nach Anlegen der Versorgungsspannung; ca. 3 min bei Temperatursprung von 10 K (bei v = 1 m/s)
• Zulässige Umgebungstemperatur: -5...+60 °C (Betrieb)
• Funktionsprinzip: Kalorimetrisches Messprinzip (thermische Strömungsmessung)
• Schutzart: IP20 nach EN 60529
• Werkstoff Gehäuse / Sondenrohr: PA6 GF30 (glasfaserverstärktes Polyamid)
• Anschlusskabel: LiYCY 3x0,25 mm² geschirmt, Kabellänge 2,5 m
• Herstellungsland: Made in Germany

Abmessungen & Masse:

• Sondenrohr-Länge: 191 mm (Sondendurchmesser 20 mm, Flanschdurchmesser 45 mm)
• Befestigungsflansch: Justierbar (max. Eintauchtiefe 160 mm)

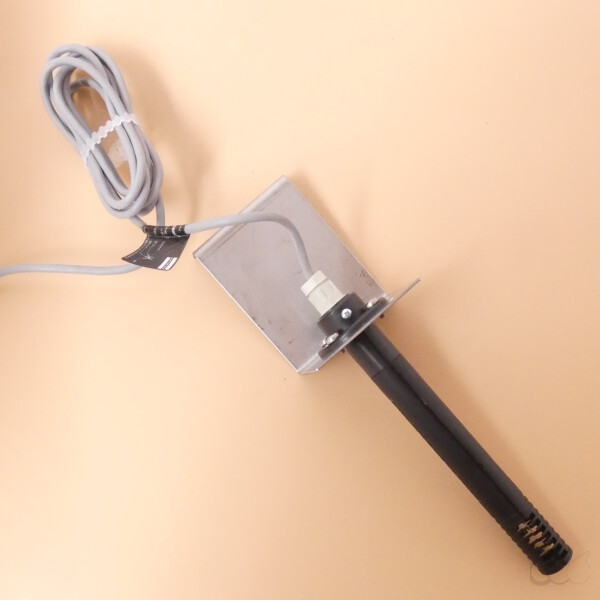

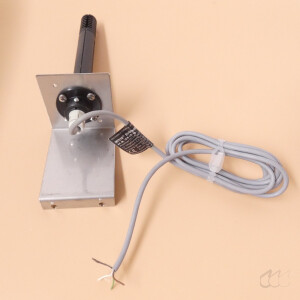

• Zusatzbefestigung: Inklusive Edelstahl-Montagewinkel / Halterung für BDK Sicherheitswerkbänke
• Masse (Gewicht, netto): ca. 150 g (Sonde mit Kabel)

Die Kriwan INT510 Strömungssonde (Art.-Nr. 13 N 135 S40) ist ein hochpräziser kalorimetrischer Strömungssensor zur Erfassung und kontinuierlichen Überwachung der Luftströmungsgeschwindigkeit in Laminar-Flow-Systemen, Reinraumkabinen und Lüftungskanälen.

Der Sensor arbeitet nach dem thermischen Prinzip: Die durch den Schutzkorb strömende Luft kühlt ein beheiztes Sensoresselement ab. Der Sensor wandelt diese Abkühlung in ein temperaturkompensiertes, analoges Spannungssignal von DC 0...10 V um, das direkt proportional zur Strömungsgeschwindigkeit von 0,2 bis 1,0 m/s verläuft. Das DC 0...10 V Signal ist direkt zur Weiterverarbeitung in Grenzwertschaltrelais, Reglern oder DDC-/ZLT-Gebäudeleitsystemen geeignet.

Im spezifischen Anwendungskontext dient diese Sonde als originales Erstausrüster-Ersatzteil für BDK Luft- und Reinraumtechnik Sicherheitswerkbänke (z. B. Baureihe BDK UVF 10.23 S/HR) zur Überwachung der laminaren Verdrängungsströmung (Downflow / Inflow). Dank der mitgelieferten Edelstahl-Einbauhalterung und des verstellbaren Flansches lässt sich die Sonde optimal im Luftkanal oder Strömungsraum positionieren.

Anwendungsfelder und Einsatzmöglichkeiten:

• Original-Ersatzteil für BDK Reinraumtechnik: Überwachung des Laminar-Flows in Mikrobiologischen Sicherheitswerkbänken der Klasse II und Reinraum-Laminar-Boxen.
• Reinraum- & Isolatortechnik: Präzise Geschwindigkeitsmessung der Verdrängungsströmung (0,2...1,0 m/s) in OP-Decken, Produkt-Isolatoren und Waagen-Einhausungen.
• Lüftungstechnik & HVAC: Überwachung von Filterbeladung und Luftzuggeschwindigkeit in sensiblen Zu- und Abluftkanälen.

Vorteile:

• Kalorimetrische Präzision: Hohe Empfindlichkeit im kritischen Niedriggeschwindigkeitsbereich von 0,2 bis 1,0 m/s.
• Standardisiertes DC 0...10 V Ausgangssignal: Problemlos kompatibel mit BDK-Steuerkarten (z. B. BDK ST41) sowie gängigen SPS- und Gebäudeleitsystemen.
• Integreierte Temperaturkompensation: Verhindert Messwertverfälschungen bei Temperaturänderungen im Luftstrom.
• Vollständiges Set: Inklusive verstellbarem Befestigungsflansch, 2,5 m geschirmtem Kabel und BDK-Halteblech.

Nachteile:

• Staubempfindlichkeit: Verschmutzungen oder Wassertropfen auf dem Messelement verfälschen den Messwert (Einsatz in gefilterter Reinraumluft ideal).
• Nicht für freie Aufstellung ohne Gehäuse: Sollte vor direkter Wärmestrahlung (Heizregister) geschützt verbaut werden.

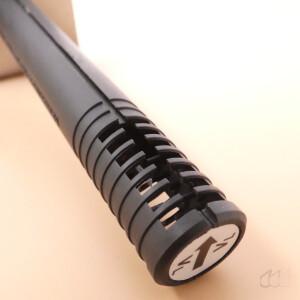

Die Sonde wird über den Flansch oder den Winkelhalter im Luftstrom positioniert (Abstand ca. 1/3 Kanalquerschnitt zur Wand, Ausrichtung der Einbaumarkierung / Pfeil in Strömungsrichtung beachten). Der elektrische Anschluss erfolgt an DC 24 V (ws = L+, br = L-, gn = DC 0...10 V Signal, Schirm an Masse). Nach dem Einschalten gibt die Sonde nach kurzer Einschwingzeit ein Spannungssignal an die BDK-Steuerung ab, welche bei Unterschreitung des Mindeststroms (z. B. 0,4 m/s) Alarm schlägt.
