gebrauchtes Feinmess-Manometer 25 cm, 0...400 bar mit Schalteinrichtung OTA VDO

Artikel: extrem großes Manometer (25 cm) aus Ende der 70er Jahre aus Kraftwerk-Ersatzbestand
Messbereich: 0...400 bar bei Auflösung 1 bar
Erhaltung: gebraucht, sehr gut, intakt

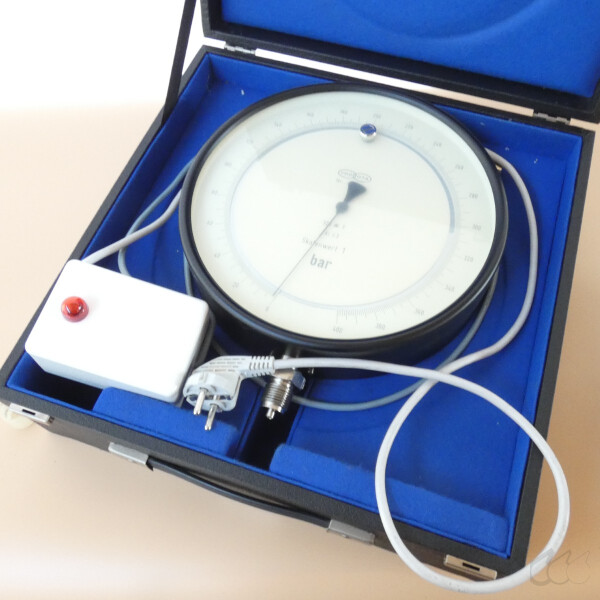

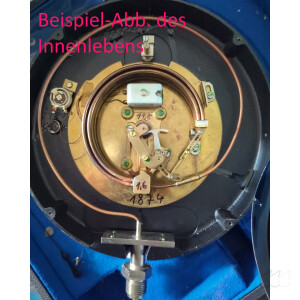

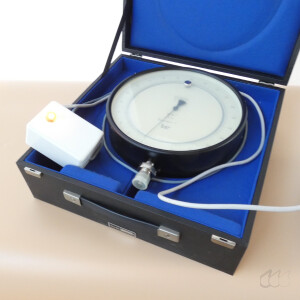

Lieferumfang: wie abgebildet. Auf den Fotos etwaig sichtbare, zusätzliche Messmittel, Kalibrier- oder Prüfinstrumente sind nicht im Lieferumfang enthalten. Eines der Bilder zeigt das Gehäuseinnere eines vergleichbaren Gerätes, dies dient nur zu allgem. Information.
Weiteres: Standardmanometer mit Gewinde G 1/2 B

• Hersteller: VDO OTA (Umfirmierung zu OTA Industriegeräte GmbH im Jahr 1972)
• Baujahr: 1979
• Gehäusedurchmesser: Nenngröße 250 (25 cm)
• Messbereich: 0 bis 400 bar
• Skalenwert: 1 bar pro Teilstrich
• Genauigkeitsklasse: Klasse 0,3 (maximale Abweichung von 0,3 Prozent des Skalenendwerts)
• Prozessanschluss: Außengewinde G 1/2 Zoll (G 1/2 B)
• Messelement: Bourdon-Rohrfeder (mechanisches Messprinzip)
• Ablesehilfe: integrierte, kreisförmige Spiegelskala zur Vermeidung von Parallaxenfehlern
• Schalteinrichtung: Kontaktmanometer mit elektrischer Grenzwertschaltung

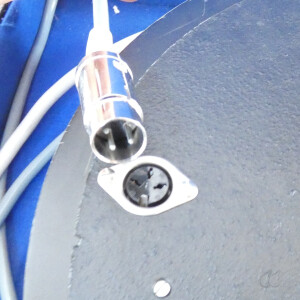

• Elektrischer Anschluss: mehrpoliger Rundsteckverbinder (Bauart Tuchel / DIN) auf der Gehäuserückseite für Signalkontakte
• Zusatzausstattung: separates Netzteilgehäuse mit roter Netzkontrollleuchte und Schutzkontakt-Stecker

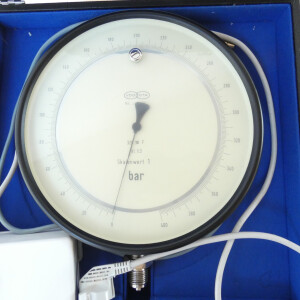

Es handelt sich um ein historisches Industrie-Feinmessmanometer in außergewöhnlich großer Laborausführung der Nenngröße 250 (Gehäusedurchmesser 25 cm). Das robuste Metallgehäuse trägt ein helles Zifferblatt mit einer hochauflösenden, feinen Kreisskalierung. Ein silberner Spiegelring im Inneren der Skala dient als optische Ablesehilfe. Der Bediener sieht den feinen Messzeiger und dessen Spiegelbild erst dann deckungsgleich, wenn der Blickwinkel exakt rechtwinklig zur Skala steht. Dies ermöglicht eine hohe Ablesegenauigkeit im Laborbetrieb. Über den mehrpoligen Spezialstecker auf der Rückseite und das externe Steuergehäuse verfügt dieses Manometer über eine elektrische Grenzwertschaltung. Bei Erreichen definierter Druckwerte schaltet ein interner Kontakt, was optisch durch die Signalleuchte angezeigt oder als elektrischer Schaltbefehl weitergegeben wird.

Typische Anwendungsfelder:

• Kalibrierlabore und Prüfstände zur Überwachung und Justierung von Standard-Manometern
• Zentralisierte Kontrollräume in Kraftwerken, Gaswerken und der chemischen Industrie
• Qualitätssicherung im Maschinen- und Anlagenbau
• Prüfaufbauten für Hochdruckleitungen und Hydraulikaggregate
• Technische Universitäten, Materialprüfungsämter und industrielle Lehrwerkstätten

Vorteile:

• Hohe mechanische Präzision und Zuverlässigkeit durch die Genauigkeitsklasse 0,3
• Fehlerfreie visuelle Ablesbarkeit kleiner Druckveränderungen dank des großen Gehäusedurchmessers von 25 cm
• Parallaxenfreies Ablesen durch die eingebaute Spiegelskala
• Möglichkeit zur automatisierten Prozesssteuerung oder Sicherheitsabschaltung über die integrierten Grenzkontakte
• Robuste, langlebige Messmechanik im Vergleich zu moderner Digitalelektronik

Nachteile:

• Sehr hoher Platzbedarf und hohes Eigengewicht, wodurch eine direkte Montage an vibrierenden Rohren nicht möglich ist
• Aufwendige Verkabelung durch den historischen, mehrpoligen Rundstecker und das benötigte Zusatznetzteil
• Empfindlichkeit des großen Zeigerwerks und der Achsen gegenüber harten Stößen beim Transport
• Ersatzteile wie passende Gegenstecker oder originale Schaltgeräte sind kaum noch verfügbar
• Keine direkte digitale Datenerfassung für moderne Computersysteme ohne Analog-Digital-Wandler

Das Gerät arbeitet nach dem Prinzip des Bourdon-Rohrfeder-Messglieds, das 1849 von Eugène Bourdon patentiert wurde. Dabei befindet sich im Inneren des Gehäuses ein kreisförmig gebogenes Metallrohr mit ovalem Querschnitt. Wird dieses Rohr über den G 1/2 Zoll Anschluss mit Druck beaufschlagt, versucht es sich aufzuweiten bzw. geradezustrecken. Diese minimale Bewegung wird über ein Zahnradsegment-Getriebe auf die Zeigerachse übertragen.

Geschichtlich steht dieses VDO OTA Manometer von 1979 für die rein mechanische Präzisionsmesstechnik kurz vor dem Siegeszug digitaler Sensoren. Die Marke OTA wurde 1921 als OSA Apparate GmbH von Adolf Schindling gegründet und 1924 in OTA Apparate GmbH umbenannt. 1929 entstand durch den Zusammenschluss der Deutschen Tachometer-Werke GmbH (DEUTA) und der OTA Apparate GmbH die VDO Tachometer Werke. Die für Industrieinstrumente zuständige OTA Industriegeräte GmbH fertigte in den 1970er Jahren diese aufwendigen Laborgeräte. Sie stehen für eine Epoche, in der hohe Genauigkeiten rein mechanisch über Hebel, Federn und Zahnräder erreicht wurden, kombiniert mit analoger Relaiselektronik zur Grenzwertüberwachung.

Hersteller, Markenbezeichnungen & Modell-Varianten: VDO, VDO OTA, OTA Industriegeräte, Feinmess-Manometer 25 cm, Nenngröße 250, NG250.

Fachbegriffe, Gerätetypen & Produktkategorien: Manometer, Kontaktmanometer, Schaltmanometer, Feinmessmanometer, Kontrollmanometer, Prüfmanometer, Präzisionsmanometer, Rohrfedermanometer, Bourdon-Manometer, Druckmessgerät, Druckanzeige, Pressure Gauge, Test Gauge.

Ausstattung des Geräts: Spiegelskala, Grenzwertschaltung mit Signalkontakten, mehrpoliger Rundsteckverbinder, Netzteilgehäuse mit Kontrollleuchte, Anschlussgewinde G 1/2 B.

Anwendungsbereiche & Branchen: Kalibrierlabor, Prüffeld, Prüfstand, Kraftwerk, Hydraulik, Apparatebau, Lehrwerkstatt, Qualitätssicherung.

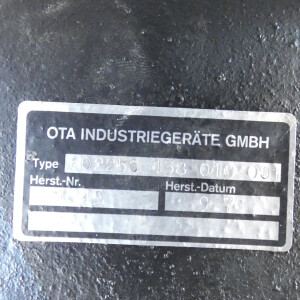

Hinweis: Die Angaben wurden nach bestem Wissen aus Typenschild, Herstellerunterlagen und Fotos zusammengestellt. Sie können Fehler oder Abweichungen enthalten, z. B. durch Messungenauigkeiten, Übertragungsfehler oder weil beschriebene Funktionen bei der hier angebotenen Geräteversion fehlen. Abgebildetes oder beschriebenes Zubehör gehört nur dann zum Angebot, wenn es unter „Lieferumfang“ aufgeführt ist; maßgeblich sind die Abbildungen in Kombination mit den Angaben unter „Lieferumfang“. Irrtümer vorbehalten. Gesetzliche Rechte, insbesondere bei Vorsatz, Arglist oder Verletzung von Leben, Körper und Gesundheit, bleiben unberührt.
