unbenutzt: Pepperl+Fuchs Power Rail UPR-03 35mm-Hutschiene

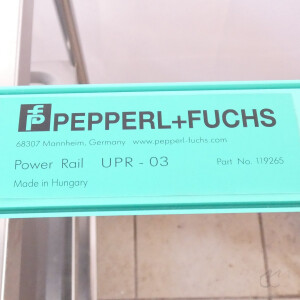

Hersteller/Typ: Pepperl+Fuchs Power Rail UPR-03
Lieferumfang: wie abgebildet, kein weiteres Zubehör
Zustand: augenscheinlich unbenutzt
Versand: Sperrgut-Paket
Weiteres:

• Modellbezeichnung: Pepperl+Fuchs Power Rail UPR-03 Tragschienen-Einleger
• Hersteller / Marke: Pepperl+Fuchs SE (Mannheim, Deutschland)

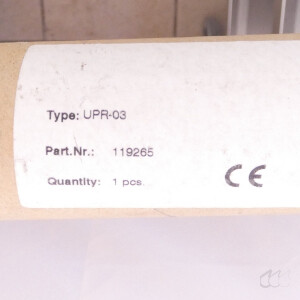

• Modell / Type: Power Rail UPR-03 (Part No. 119265)
• Bemessungsspannung: 24 V DC
• Bemessungsstrom: Bis zu 4 A
• Polzahl: 3-polig (2 Leitungen für Spannungsversorgung, 1 Leitung für Sammelfehlermeldung)
• Montage: Einbau in 35-mm-Standard-Tragschiene (DIN-Schiene EN 60715 / DIN EN 50022)
• Abmessungen (B x H x T): Nicht angegeben
• Masse (Gewicht): Nicht angegeben

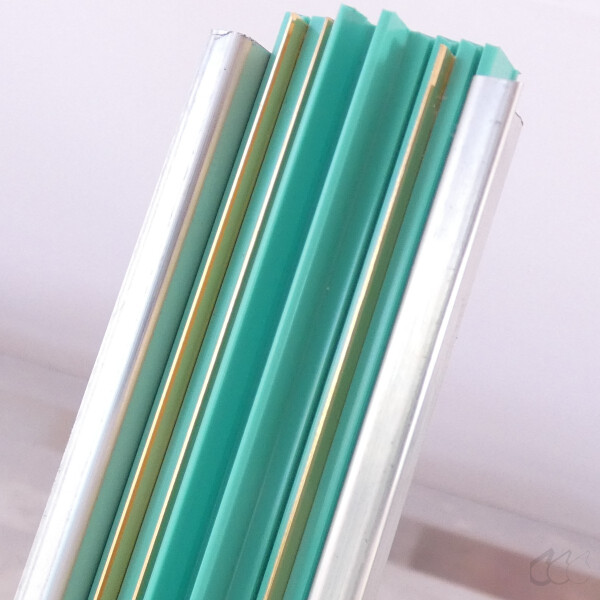

Bei der Pepperl+Fuchs Power Rail UPR-03 handelt es sich um einen 3-poligen Tragschienen-Einleger zur werkzeuglosen Energieversorgung und Signalübertragung von Schaltschrankkomponenten. Der Einleger wird direkt in eine standardisierte 35-mm-Hutschiene eingelegt und versorgt aufgeschnappte Module der K-System-Serie von Pepperl+Fuchs automatisch mit 24 V DC Betriebsspannung. Neben der Stromversorgung dient die dritte Schiene der zentralen Sammelfehlerauswertung.

Das System reduziert den Verdrahtungsaufwand im Schaltschrank erheblich, da eine Einzelverdrahtung der Versorgungsspannung für jedes einzelne Modul entfällt. Bei Austausch oder Erneuerung von Geräten können diese einfach auf- oder abgezogen werden, ohne den Stromkreis benachbarter Einheiten zu unterbrechen.

Die Power Rail Technologie von Pepperl+Fuchs wurde als Systemkomponente für das K-System entwickelt, um Schnittstellenbausteine, Trennbausteine und Messumformer in der Prozessautomation effizienter zu verdrahten. Durch das Schienenkonzept entfielen aufwendige Brückenverdrahtungen, was Verdrahtungsfehler reduziert und die Packungsdichte im Schaltschrank erhöht. Die Ausführung UPR-03 bildet dabei einen etablierten Standard für 3-polige Basisanwendungen.

Anwendungsfelder und Einsatzmöglichkeiten:

• Prozessautomation & Mess- und Regeltechnik: Werkzeuglose Spannungsversorgung von Trennbausteinen und Signalwandlern der K-System-Reihe.
• Schaltschrankbau & Anlagenbau: Reduzierung der Verdrahtungskomplexität und Integration zentraler Sammelfehlmeldungen.
• Explosiomsschutz & Anlagensicherheit: Versorgungsinfrastruktur für Eigensicherheitsbarrieren in chemischen und industriellen Steuerungen.

Vorteile:

• Erhebliche Verdrahtungsersparnis: Entfall der Einzelversorgung für jedes aufgesetzte Modul
• Sammelfehlmeldung integriert: Kontaktschiene zur zentralen Auswertung von Störungsmeldungen
• Hohe Flexibilität: Einfaches Aufstecken und Ersetzen von K-System-Modulen im laufenden Betrieb
• Zuverlässige Kontaktierung: Vergoldete Leiterbahnen sorgen für dauerhaften und korrosionsfreien Kontakt

Nachteile:

• Nur in Kombination mit kompatiblen Pepperl+Fuchs K-System-Modulen nutzbar
• Setzt eine passende 35-mm-Tragschiene zur Aufnahme voraus

Der Tragschienen-Einleger wird in eine Standard-35-mm-Hutschiene eingelegt und an den Enden fixiert. Über ein Einspeisemodul wird die 24 V DC Versorgungsspannung angelegt. K-System-Geräte werden anschließend auf die Schiene aufgesetzt und kontaktieren die Power Rail automatisch über deren Bodenkontakte.
