gebrauchtes RFA Presswerkzeug 30 mm / Pellet Press Die 30 mm (3-teilig)

Labor-Presswerkzeug für RFA/XRF-Pulverpresslinge (Röntgenfluoreszenzanalyse)

Hersteller: n.b.
Lieferumfang: Gerät vollständig, wie abgebildet, ohne weiteres Zubehör
Zustand: technisch intakt, übliche Gebrauchs- und Alterungsspuren (siehe Fotos)
Weiteres:

• Modellbezeichnung: RFA Presswerkzeug 30 mm / Pellet Press Die 30 mm (3-teilig)
• Typus: Labor-Presswerkzeug für RFA/XRF-Pulverpresslinge (Röntgenfluoreszenzanalyse)

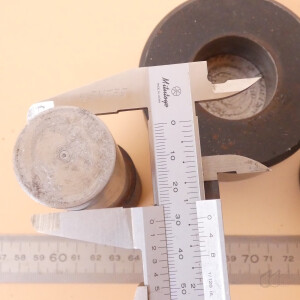

• Stempeldurchmesser: 30 mm
• Höhe der Kompressionskammer: ca. 53 mm

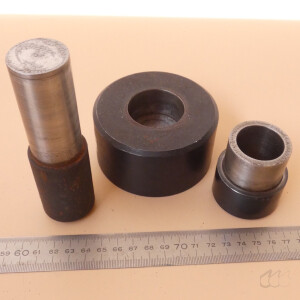

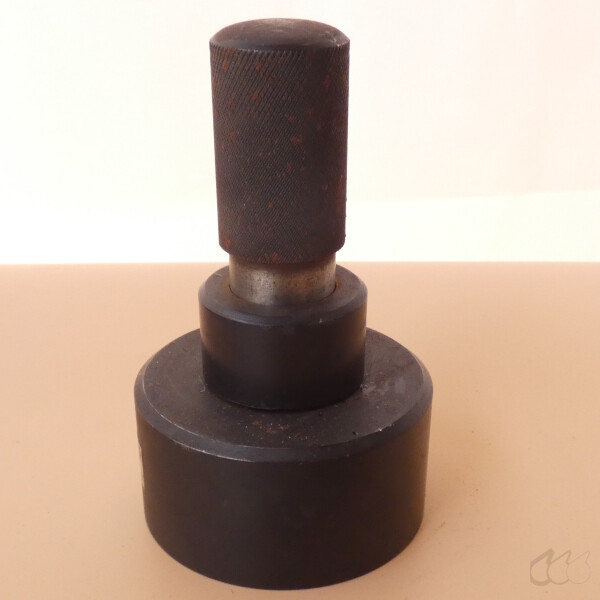

• Aufbau: 3-teiliges Set bestehend aus Führungsmantel, Innenzylinder/Presskammer und gerändeltem Druckstempel
• Werkstoff: Gehärteter, hochfester Werkzeugstahl (brüniert/poliert)
• Betriebsdruck: Ausgelegt für hydraulische Laborpressen (typisch bis zu 15–25 Tonnen)

Bei dem vorliegenden Artikel handelt es sich um ein robustes, dreiteiliges RFA-Presswerkzeug aus gehärtetem Werkzeugstahl zur Herstellung von homogenen Pulver-Pellets mit einem Durchmesser von 30 mm. Das Werkzeug besteht aus einem massiven Außenmantel, einer gehärteten Innenbuchse zur Aufnahme des Probenpulvers und einem passgenauen, im oberen Bereich gerändelten Druckstempel. Das Werkzeug wird in Verbindung mit einer hydraulischen Laborpresse verwendet, um pulvrige Substanzen (z. B. Erze, Gestein, Zement, Schlacke, Böden oder Kunststoffe) unter hohem Druck zu stabilen, planparallelen Presslingen für die Röntgenfluoreszenzanalyse (RFA / XRF) zu verdichten.

Typische Anwendungsfelder:

• Probenpräparation für die Röntgenfluoreszenzanalyse (RFA / XRF) im Baustoff-, Umwelt- und Bergbaulabor
• Herstellung von 30 mm Pulver-Presslingen in Geologie, Mineralogie und Zementanalytik
• Materialprüfung und Pulvermetallurgie im Forschungslaboratorium

Vorteile:

• Standardisierter Pressling-Durchmesser von 30 mm passend für gängige RFA-Spektrometer-Probenwechsler
• Sehr hoher Komprimierraum (ca. 53 mm) ermöglicht die Zugabe ausreichender Probenmengen und Presshilfsmittel
• Massiver, gehärteter Werkzeugstahl für hohe Druckbelastungen und lange Standzeiten
• Gerändelter Stempelkopf für sicheres Handling auch mit Laborhandschuhen
• Passgenaue Fertigung für minimale Gratbildung am fertigen Pressling

Nachteile:

• Rostanfällig bei Feuchtigkeit (Werkzeugstahl erfordert nach Reinigung eine leichte Einölung)
• Hohes Eigengewicht

Das Werkzeug funktioniert nach dem Prinzip der Kaltpressung unter sehr hohem hydraulischen Druck. Das aufgemahlene Probenmaterial wird in die 30 mm breite Presskammer eingefüllt. Nach dem Aufsetzen des Druckstempels wird das Set in eine hydraulische Laborpresse gestellt. Unter Einwirkung einer Presskraft von mehreren Tonnen werden die Pulverpartikel irreversibel miteinander verdichtet, sodass ein mechanisch stabiler Pressling mit einer extrem glatten Oberfläche entsteht, die direkt im RFA-Spektrometer vermessen wird.

In der Röntgenfluoreszenzanalyse ist eine homogene und planparallele Probenoberfläche zwingend erforderlich, da Unebenheiten das Fluoreszenzsignal verfälschen würden. Speziell gehärtete Stahlpressformen bilden seit Jahrzehnten den Standard in der RFA-Probenvorbereitung.
