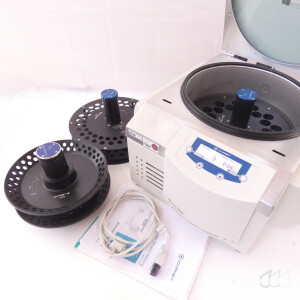

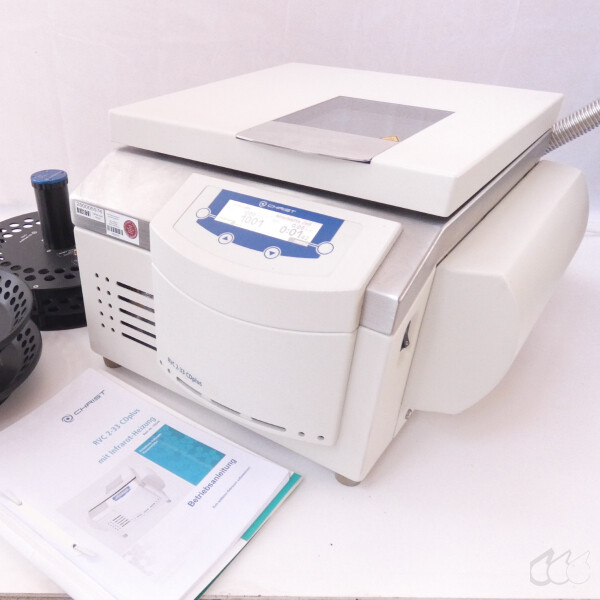

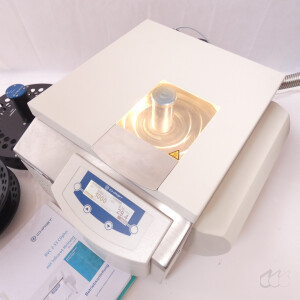

gebrauchter Rotations-Vakuum-Konzentrator Christ RVC 2-33 CDplus Infrarot

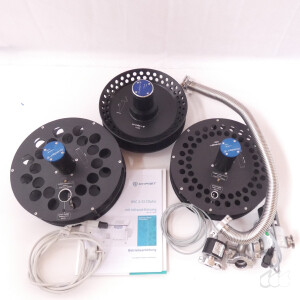

• Grundgerät

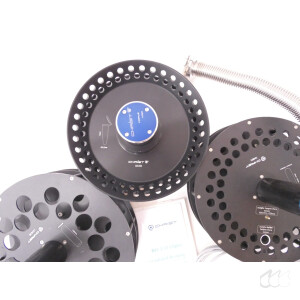

• Rotor Christ 124630, Rotor Christ 124621 Rotor Christ 124532, Erweiterungsrotor Christ 126300

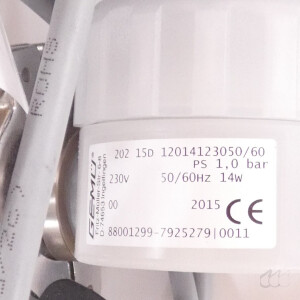

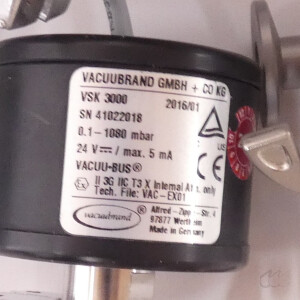

• Option Vakuum-Messung und Magnetventil
• Anschlussmaterial für Vakuumpumpe
• Netzkabel, Anleitung (gerne auch als pdf)

Weiteres:

Der RVC 2-33 CDPlus ist ein Rotations-Vakuum-Konzentrator zur schnellen und schonenden Verdampfung, Trocknung und Aufkonzentration von Proben. Die Kombination aus Rotation, Vakuum und Infrarotheizung sorgt für eine gleichmäßige Verdampfung ohne Aufschäumen oder Probenverlust.

Geräteaufbau und Technik

• Rotorbetrieb (Zentrifugalprinzip)
• Vakuumbetrieb über externe Pumpe

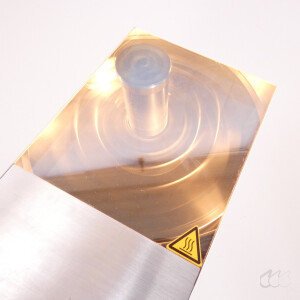

• Infrarotheizung zur Probenbeheizung

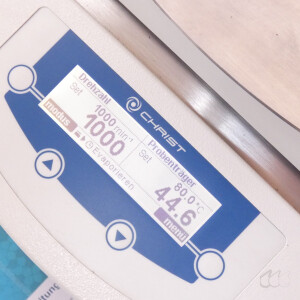

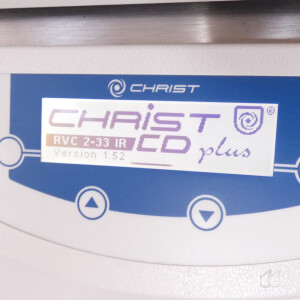

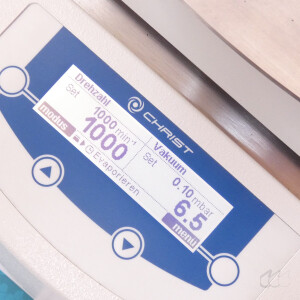

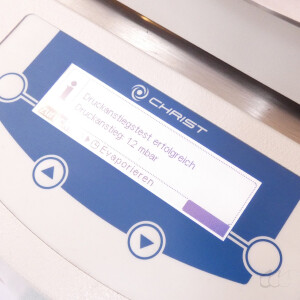

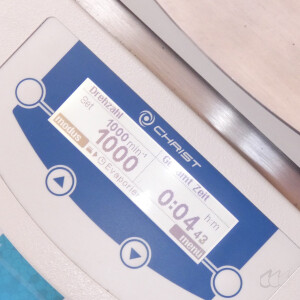

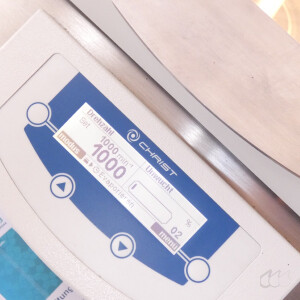

• Mikroprozessorgesteuerte CDPlus-Steuerung
• Programmierbare Prozessabläufe
• Deckelverriegelungssystem
• Ventilblock mit Belüftung und Mikroinjektion
• Anschluss für Vakuumpumpe und Kältetrap

Typische Anwendungsfelder laut Anleitung

• DNA und RNA (z. B. Wasser, Ethanol, Methanol)
• Oligonukleotide und Peptide
• PCR-Proben
• HPLC-Proben (z. B. Wasser/Acetonitril)
• allgemeine Laborverdampfung

Vorteile, Nachteile

• sehr schnelle und schonende Verdampfung
• kein Aufschäumen der Proben
• minimale Probenverluste
• geeignet für empfindliche biologische Proben

Nachteile (indirekt aus Systemaufbau)

• externe Vakuumpumpe erforderlich
• zusätzlicher Aufwand für Kältetrap empfohlen
• komplexeres System als einfache Verdampfer
• regelmäßige Wartung von Vakuumkomponenten erforderlich

Das Gerät nutzt die Rotations-Vakuum-Konzentration. Dabei wird die Probe in einem Rotor unter Vakuum zentrifugiert und gleichzeitig durch Infrarotstrahlung erwärmt. Der reduzierte Druck senkt den Siedepunkt der Lösungsmittel, während die Rotation die Flüssigkeit als dünnen Film verteilt und ein Aufkochen verhindert.

Diese Technik entwickelte sich aus der klassischen Vakuumverdampfung und Zentrifugation. Moderne Systeme wie der RVC kombinieren beide Prinzipien, um besonders empfindliche Proben (z. B. DNA) verlustarm zu konzentrieren. Seit den 1990er Jahren wurden diese Geräte zunehmend mikroprozessorgesteuert, was zur CDPlus-Steuerung führte.

• Rotor Christ 124630
  • Winkel 25°
  • Scheibenrotor für 24 Stk. 50 mL-Behälter
  • Behälterabmessungen: D30 mm x L120 mm (29,5...30 x 115...120)mm
  • mit Anschluss für Pt100 Temperatursensor Christ 124770 (Sensor nicht im Lieferumfang)

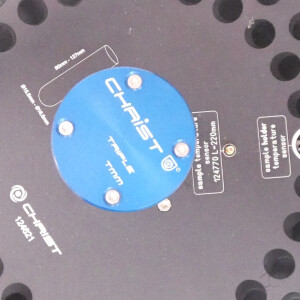

• Rotor Christ 124621
  • Winkel 20°
  • Scheibenrotor für 48 Stk. 10, 12 ,15 mL-Behälter (Rundboden, Falcon)
  • Behälterabmessungen: D16...16,5 mm x L80...127 mm
  • mit Anschluss für Pt100 Temperatursensor Christ 124770 (Sensor nicht im Lieferumfang)
• Rotor Christ 124532
  • Winkel 45°
  • Massivrotor für 72 Stk. 1,5 - 2,2 mL-Behälter
  • Behälterabmessungen: D10,8 mm x L38 mm

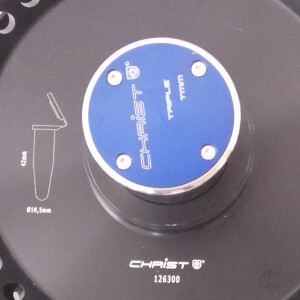

• Erweiterungsrotor Christ 126300
  • Winkel 45°
  • Massivrotor für 72 Stk. 1,5 - 2,2 mL-Behälter
  • Behälterabmessungen: D10,8 mm x L38 mm
• Hersteller: Martin Christ Gefriertrocknungsanlagen GmbH
• Typ: RVC 2-33 CDplus mit Infrarotheizung
• Bestellnummer: 101244
• Temperatur: +30 °C bis +80 °C
• Drehzahl: 1.750 min-1
• Relative Zentrifugalbeschleunigung: 530 x g
• Max. zulässige Unwucht: 50 g
• Max. Dichte des Produkts bei Prozessbeginn: 2 kg / dm3
• Elektrischer Anschluss: 1 x 230 V / 50/60 Hz
• Schutzklasse: I
• IP-Schutzart gemäß DIN 60529: 11
• Scheinleistung: 0,6 kVA
• Nennstrom: 2,5 A
• Anschluss Absperrventil: 230 V, 50/60 Hz, max. 20 W
• Anschluss Drucksteuerventil: 230 V, 50/60 Hz, max. 20 W
• Anschluss Vakuumpumpe: 230 V, 50/60 Hz, max.3,5 A
• Höhe: 325 mm
• Höhe bei geöffnetem Deckel: 715 mm
• Breite: 550 mm
• Tiefe: 520 mm + 20 mm Vakuumanschluss

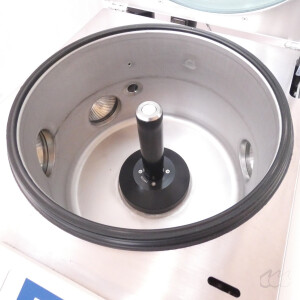

• Innendurchmesser: 330 mm
• Höhe, innen: 222 mm
• Deckelöffnungswinkel: ca. 80°
• Masse: ca. 49 kg
• Geräuschpegel nach DIN 45635: 49 dB (A)
• Funkentstört gemäß EN 55011: Klasse B

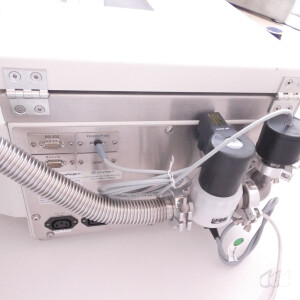

• Vakuumanschluss: Kleinflanschverbindung DN25KF (ISO 28403, DIN 2861)
• Belüftungsventil: Schlauchtülle, Außendurchmesser 4,5 mm (DN2,5) oder mit Luftfilter
• Luftinjektionsventil: Schlauchtülle, Außendurchmesser 4,5 mm (DN2,5) oder mit Luftfilter
• Netzeingang: Kaltgerätesteckdose
• Absperrventil: Kaltgerätebuchse
• Drucksteuerventil: Kaltgerätebuchse
• Vakuumpumpe: Kaltgerätebuchse
• Vakuummesssonde: M8 Steckverbinder

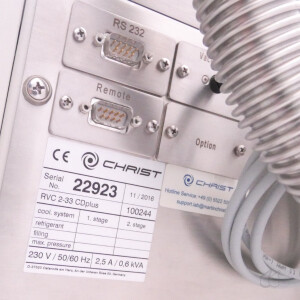

• Serielle Schnittstelle: SUB D-9 RS232 / Remote
