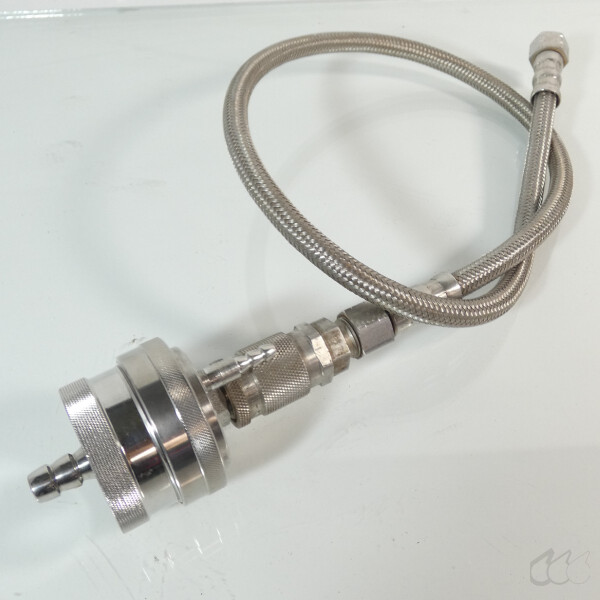

gebrauchter 47 mm In-Line-Druckfilter Sartorius SM 16254 Edelstahl

Artikel: Filtergehäuse aus Edelstahl für 47mm-Membranfilter
Hersteller/Typ: Sartorius SM 16254
Lieferumfang: Gerät wie abgebildet, Anleitung (pdf) auf Anfrage
Zustand: gebraucht, gut, übliche Gebrauchsspuren
Weiteres:
6,5 ml Aufgussraum
M12-Anschlüsse mit Schlaucholiven für DN10-Schläuche ausgangsseitig und mit Schnellkupplung eingangsseitig
Entlüftungsschraube


• Modellbezeichnung: Sartorius 47 mm In-Line-Druckfilterhalter aus Edelstahl (SM 16254 / 16254)
• Hersteller / Marke: Sartorius AG (Göttingen, Deutschland)
• Modell / Type: SM 16254 (Bestellnummer: 16254)

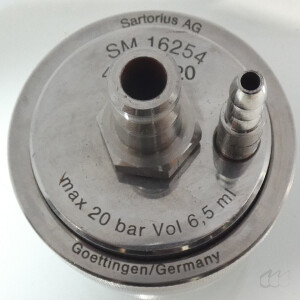

• Maximaler Betriebsdruck: Bis zu 20 bar (2,0 MPa)
• Temperaturbeständigkeit: Autoklavierbar (bis 134 °C) / Heißluftsterilisation (bis 180 °C)
• Konstruktion, Abmessungen & Masse:
• Membranfilter-Durchmesser: 47 mm
• Effektive Filterfläche: Ca. 12,5 cm²
• Gehäusematerial: Hochwertiger Edelstahl (1.4404 / AISI 316L)
• Dichtungsmaterial: FKM / PTFE (chemisch beständig)
• Besondere Anschlüsse / Konfiguration:
• Gehäuse-Eingang: Integrierter Schnellkupplungs-Nippel
• Ausgang: Schlauchtülle / Gewindeanschluss
• Zubehörleitung: Panzerschlauch / Druckschlauch mit Schnellkupplung Typ LP-006-0-(DN6) gehäuseseitig und 3/8-Zoll-Überwurfmutter eingangsseitig
• Gehäuseabmessungen (Filterhalter): Ca. 65 mm Durchmesser x 70 mm Höhe
• Schlauchlänge: Ca. 100 cm
• Masse (Gewicht, gesamt inkl. Panzerschlauch): Ca. 1250 g (Filterhalter ca. 750 g, Druckschlauch-Baugruppe ca. 500 g)

Bei dem Sartorius SM 16254 handelt es sich um einen hochdruckfesten In-Line-Filterhalter aus Edelstahl zur leitungsgebundenen Inline-Filtration von Flüssigkeiten und Gasen. Das System ist speziell für den Einsatz unter hohem Betriebsdruck (bis 20 bar) konzipiert und wird in Verbindung mit 47 mm Membranfiltern betrieben.

Diese spezifische Ausführung zeichnet sich durch ein modifiziertes Schnellkupplungssystem aus. Das Filtergehäuse ist eingangsseitig mit einem Schnellkupplungs-Nippel ausgestattet. Über die beiliegende Schlauchleitung (hochdruckfester Panzerschlauch) mit einer Schnellkupplung vom Typ LP-006-0-(DN6) lässt sich das Filtergehäuse im Handumdrehen druckdicht an- und entkoppeln. Der eingangsseitige 3/8-Zoll-Überwurfanschluss am Schlauch erlaubt den direkten Anschluss an Druckbehälter, Pumpleitungen oder Medienversorgungen.

Erweiterte Anwendungsfelder und Einsatzmöglichkeiten:

• Pharmazeutische Produktion & Biotech: Sterilfiltration und Partikelabscheidung bei der Dosierung flüssiger Medien unter Druck.
• Analytische Chemie & HPLC-Vorbereitung: Inline-Reinigung von Eluenten und Lösungsmitteln direkt in der Versorgungsleitung.
• Gas- und Druckluftfiltration: Abscheidung von Ölnebel, Partikeln und Keimen aus Prozessgasen.

Vorteile:

• Hohe Druckfestigkeit: Für anspruchsvolle Filtrationsprozesse bis 20 bar Betriebsdruck ausgelegt

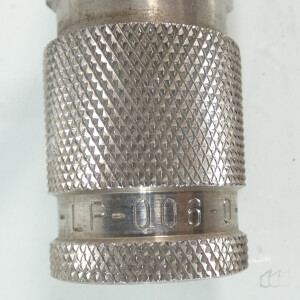

• Schnellkupplungssystem: Werkzeugloses, schnelles An- und Abkoppeln des Filtergehäuses über den LP-006-0-(DN6) Anschluss
• Robust und sterilisierbar: Vollständig aus Edelstahl gefertigt, autoklavierbar und thermisch sterilisierbar
• Sicherer Halt: Panzerschlauch mit 3/8-Zoll-Überwurf bietet maximale Beständigkeit bei Druckbelastung
• Universelles Filtermaß: Nutzt weltweiten Standard-Membrandurchmesser von 47 mm

Nachteile:

• Auf feste Schlauch-/Kupplungskonfigurationen (LP-006-0 / 3/8 Zoll) angewiesen bzw. erfordert passende Gegenstücke
• Höheres Eigengewicht durch Massiv-Edelstahl-Bauweise im Vergleich zu Kunststoff-Filterhaltern

Die Edelstahl-Filterhalter der Serie 16254 gehören seit Jahrzehnten zu den Klassikern im Programm der Sartorius AG. Ursprünglich unter der Bezeichnung "SM 16254" (Sartorius-Membranfilter) eingeführt, wurden diese Halter für die Probenvorbereitung und Prozessfiltration in der pharmazeutischen Industrie entwickelt, wo Kunststoff-Filterhalter aufgrund von Druck- oder Lösungsmittelbeständigkeit an ihre Grenzen stießen.

Im Laufe der Jahre wurde die Bauart kontinuierlich verfeinert – insbesondere hinsichtlich der Totvolumen-Minimierung und der Dichtungsgeometrien. Durch die optionale Ausrüstung mit industriellen Schnellkupplungen (wie der vorliegenden Walther Precision / LP-Serie) passten Anwender die robusten Grundkörper an moderne, modular aufgebaute Einweg- und Mehrweg-Filtrationsanlagen an. Heute zählt die Baureihe 16254 zu den verlässlichen Standards in HPLC-Laboratorien und Validierungsprozessen weltweit.

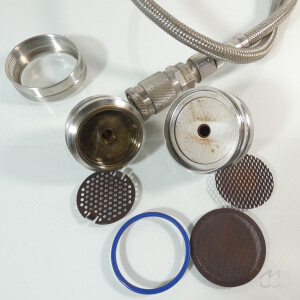

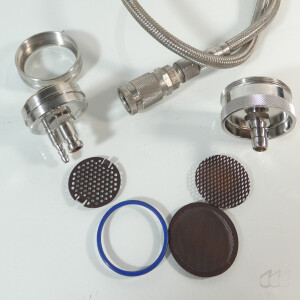

Der Filterhalter wird durch Aufschrauben des Gewinderinges geöffnet und eine 47 mm Filtermembrane auf das Stützgitter eingelegt. Nach dem Handfest-Verschrauben des Gehäuses wird der Panzerschlauch über die 3/8-Zoll-Überwurfmutter an die Medien-/Druckquelle angeschlossen. Der Filterkörper wird mittels der LP-006-0 Schnellkupplung auf den Gehäusenippel aufgesteckt, bis er hörbar einrastet. Das System ist nun einsatzbereit für die Druckfiltration.
