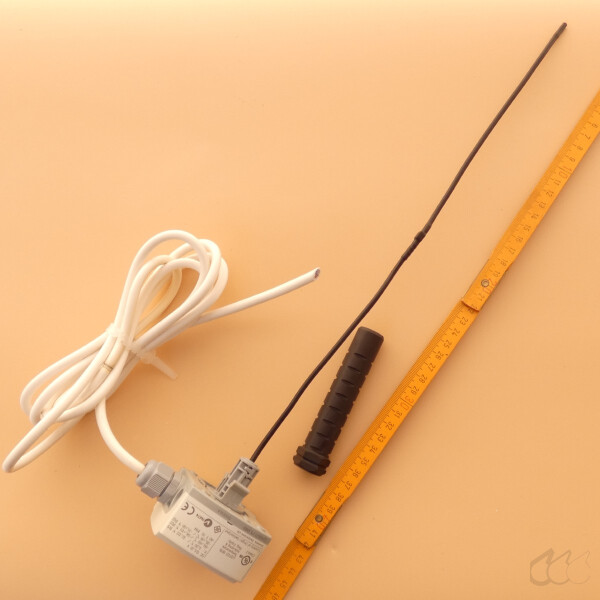

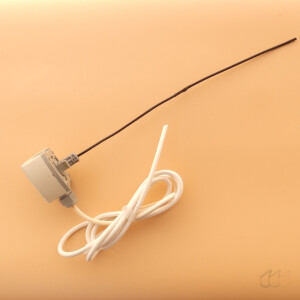

gebrauchter Temperaturfühler Siemens Symaro QAM2171.040 aus BDK UVF 10.23 S / HR

Hersteller/Typ: Siemens, geeignet für Reinraum-Werkbank BDK
Zustand:  Das Gerät wurde intakt aus einem Gerät mit Transportschaden ausgebaut
Lieferumfang: wie abgebildet, techn. Beschreibung, kein weiteres Zubehör,
Lieferung: Paketversand
Weiteres:

Modellbezeichnung: Siemens Symaro QAM2171.040 Aktiver Kanaltemperaturfühler / Mittelwert-Kanalfühler (4...20 mA / Rutenlänge 0,4 m)

Hersteller / Marke: Siemens Switzerland Ltd / Siemens Building Technologies (HVAC Products)

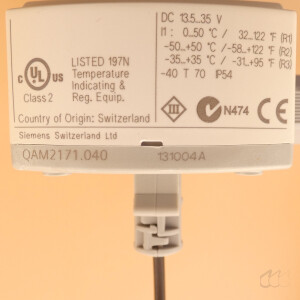

Modell / Type: QAM2171.040 (131004A)

Elektrische Kenndaten & Betriebsparameter:

• Betriebsspannung: DC 13,5...35 V
• Ausgangssignal (Klemme I1): Active Current Output 4...20 mA (linear proportional zum gewählten Messbereich)
• Messelement: Pt1000 mit integriertem Messumformer
• Wählbare Messbereiche (über interne Steckbrücke / Jumper):
• R1 = 0...50 °C (32...122 °F)
• R2 = -50...+50 °C (Werkseinstellung, -58...+122 °F)
• R3 = -35...+35 °C (-31...+95 °F)
• Messgenauigkeit: +/- 0,75 K (im Bereich -25...+25 °C), +/- 0,9 K (im Bereich -50...+50 °C)
• Zeitkonstante / Ansprechzeit: 30 s bei 2 m/s Luftgeschwindigkeit (Totzeit < 1 s)
• Schutzart & Schutzklasse: IP54 nach IEC 529, Schutzklasse III nach EN 60730
• Herstellungsland: Country of Origin: Switzerland
• Prüfzeichen & Standards: CE, UL Listed 197N (Class 2), C-Tick N474, EN 60730-1, EN 61000-6-2, EN 61000-6-3

Abmessungen & Material:

• Rutenlänge (Fühlerrute L1): 0,4 m (400 mm flexibler Biegedraht aus Kupfer mit Polyolefin-Ummantelung)
• Minimaler Biegeradius der Rute: 10 mm
• Gehäuseabmessungen: 80 mm x 60 mm x 39 mm (L x B x H ohne Kabelverschraubung)
• Gehäusematerial: Polycarbonat (Gehäuseboden RAL 7001 silbergrau, Deckel RAL 7035 lichtgrau)
• Anschlussklemmen: Für Kabelquerschnitte 1 x 2,5 mm² oder 2 x 1,5 mm² (Kabelverschraubung M16 x 1,5)
• Masse (Gewicht, netto): ca. 0,17 kg (170 g)

Der Siemens Symaro QAM2171.040 ist ein aktiver Kanaltemperaturfühler mit flexiblem Kapillarrohr (Fühlerrute), der zur Erfassung und kontinuierlichen Messung der Lufttemperatur in Lüftungskanälen, Klimaanlagen, Laminar-Flow-Gehäusen und Reinraum-Sicherheitswerkbänken eingesetzt wird.

Im Gegensatz zu Punktsensoren erfasst die 0,4 m lange Fühlerrute die Temperatur mittelwertbildend über den gesamten Strömungsquerschnitt. Das integrierte Pt1000-Messelement wandelt die gemessene Mittelwert-Temperatur in ein hochstabiles, analoges Stromsignal von 4...20 mA um. Dies macht den Fühler extrem unempfindlich gegenüber elektromagnetischen Störungen, selbst bei langen Signal-Leitungswegen bis zu 300 m.

Im vorliegenden Anwendungskontext dient der Sensor als gerätespezifisches Original-Ersatzteil für BDK Luft- und Reinraumtechnik Sicherheitswerkbänke (z. B. Baureihen BDK UVF 10.23 S / HR) zur präzisen Erfassung und Überwachung der Zuluft- (Downflow) oder Ablufttemperatur (Inflow). Darüber hinaus ist der Fühler universell in der Gebäudeautomation (HVAC) und Prozessleittechnik einsetzbar, da das 4...20 mA-Signal zu allen gängigen DDC-, SPS- und Gebäudeleitsystemen (GLT) kompatibel ist.

Anwendungsfelder und Einsatzmöglichkeiten:

• Original-Ersatzteil für BDK Reinraumtechnik: Direkt passend für BDK Sicherheitswerkbänke der Klasse II zur Überwachung der Temperatur im Laminar-Flow-Luftstrom.
• Allgemeine Lüftungs- & Klimatechnik (HVAC): Einsatz als Zuluft- oder Ablufttemperaturfühler, Begrenzungsfühler (z. B. Minimalbegrenzung) oder Taupunkttemperaturfühler in Lüftungskanälen.
• Prozess- & Gebäudeautomation: Aufschaltung der Kanal-Lufttemperatur an SPS-Steuerungen (z. B. Siemens Desigo, LOGO!, S7 oder Beckhoff) zur Regelung von Heiz-/Kühlregistern.

Vorteile:

• Mittelwertmessung über 0,4 m: Erfasst Temperaturschichtungen zuverlässig über den gesamten Kanalquerschnitt statt nur an einem Punkt.
• Störsichere 4...20 mA-Schnittstelle: Bietet höchste Signalstabilität bei Leitungsübertragungen und direkte Kompatibilität mit Industrie-SPS.
• Flexible Messbereichswahl: Drei Messbereiche (0...50 °C, -50...+50 °C, -35...+35 °C) einfach per Jumper wählbar.
• Industriequalität & Schutzart IP54: Robustes, strahlwasser- und staubgeschütztes Polycarbonat-Gehäuse "Made in Switzerland".

Nachteile:

• Reiner Temperaturfühler: Erfasst ausschließlich die Temperatur (kein integrierter Feuchte- oder Strömungssensor).
• Aktiver Fühler: Benötigt eine externe Speisespannung von DC 13,5...35 V für den Messumformerbetrieb.

Der Fühler wird mit dem Gehäuse am Lüftungskanal oder am Luftführungsschacht der Werkbank montiert (wahlweise über Montageflansch AQM63.0 oder Direktverschraubung). Die flexible Fühlerrute wird senkrecht oder diagonal durch den Luftstrom geführt. Nach dem Anlegen der Betriebsspannung (DC 13,5...35 V an Klemme G1) gibt der Fühler an Klemme I1 ein zum Temperaturwert lineares Stromsignal von 4...20 mA an die Auswerteeinheit ab
