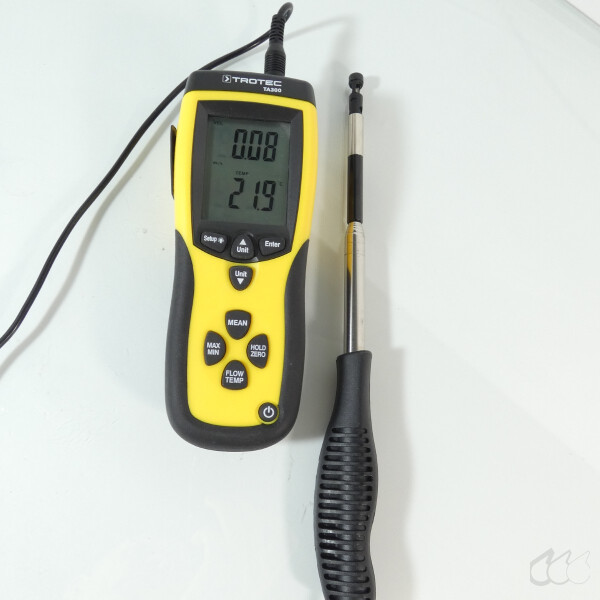

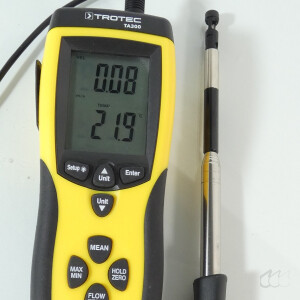

gebrauchtes Hitzdraht-Anemometer Trotec TA 300 mit Teleskopsonde

Hitzedraht Windgeschwindigkeitsmesser
Hersteller/Typ:
Lieferumfang: wie abgebildet, Anemometer + Messfühler, Ohne 9V-Blockbatterie, kein weiteres Zubehör wie Kalibrierzertifikat etc. Anleitung auf Wunsch
Zustand: gebraucht, intakt
Weiteres:

• Anleitung: https://de.trotec.com/fileadmin/downloads/Messgeraete/Luftstrom/TA300/TRT-BA-TA300-TC-003-DE.pdfSoftware: https://de.trotec.com/produkte-services/services/downloads/software/
• Konformitätserkl.: https://de.trotec.com/produkte-services/services/downloads/konformitaetserklaerungen/messgeraete/luftstrom/

• Messbereich Strömungsgeschwindigkeit: 0,1 bis 25,0 m/s beziehungsweise 0,3 bis 90,0 km/h, 20 bis 4925 ft/min, 0,2 bis 55,8 mph, 0,2 bis 48,5 kn
• Messbereich Luftvolumenstrom: 0,001 bis 999.000 m³/min (CMM) beziehungsweise 0,001 bis 999.000 ft³/min (CFM)
• Messbereich Lufttemperatur: 0 °C bis 50 °C beziehungsweise 32 °F bis 122 °F
• Auflösung Strömungsgeschwindigkeit: 0,01 m/s, 0,1 km/h, 1 ft/min, 0,1 mph, 0,1 kn
• Auflösung Luftvolumenstrom: Bereichsabhängig automatisch skaliert
• Auflösung Lufttemperatur: 0,1 °C beziehungsweise 0,1 °F
• Genauigkeit Strömung: Plus minus 5 Prozent vom Messwert zuzüglich 0,03 m/s
• Genauigkeit Temperatur: Plus minus 1,0 °C beziehungsweise plus minus 1,8 °F
• Länge der Teleskopsonde zusammengeschoben: circa 300 mm
• Länge der Teleskopsonde voll ausgezogen: 1000 mm (1 Meter)
• Durchmesser der Sondenspitze: 12 mm

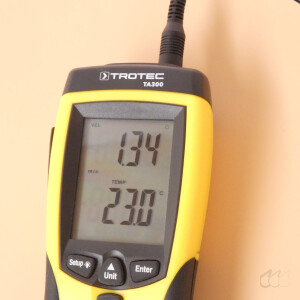

• Displaytyp: Großes duales LCD-Display mit Abmessungen 46,7 x 60 mm und zuschaltbarer Hintergrundbeleuchtung
• Abtastrate: circa 0,8 Sekunden

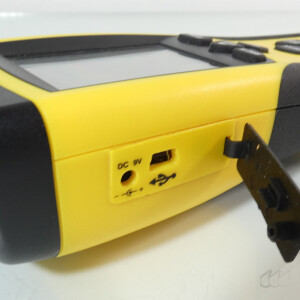

• Schnittstelle: Integrierter USB-Anschluss zur Datenübertragung
• Speicherkapazität: Interner Speicher für Messwerte und gezielte Datenaufzeichnung

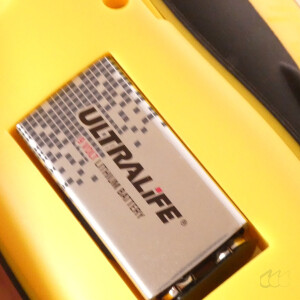

• Spannungsversorgung: 9-Volt-Blockbatterie oder Betrieb über USB-Kabel am PC
• Betriebsbedingungen: 0 °C bis 50 °C bei unter 80 Prozent relativer Luftfeuchtigkeit
• Abmessungen Basisgerät Breite x Tiefe x Höhe: 75 x 210 x 50 mm
• Gewicht inklusive Sonde und Batterie: circa 280 Gramm

Beschreibung des Gerätes, typische Anwendungsfelder

Das Trotec TA 300 ist ein digitales Hitzdraht-Anemometer, das als Handmessgerät für präzise und kombinierte Messungen von Luftgeschwindigkeiten, Lufttemperaturen und Volumenströmen konzipiert ist. Die ausziehbare Teleskopsonde ist über ein flexibles Kabel fest oder steckbar mit dem robusten Handgerät verbunden. An ihrer Spitze befindet sich ein empfindlicher Hitzdraht- und Thermistorsensor, der selbst minimale Luftbewegungen exakt registriert. Dank der Dual-Anzeige des hintergrundbeleuchteten LC-Displays können Geschwindigkeit und Temperatur gleichzeitig abgelesen werden. Das Gerät verfügt über eine integrierte Mikroprozessortechnik zur Signalverstärkung, eine Hold-Funktion zum Einfrieren aktueller Werte sowie Funktionen zur Ermittlung von Minimal- und Maximalwerten inklusive zeitlicher und punktueller Mittelwertbildung.

Typische Anwendungsfelder:

• Überprüfung, Einregulierung und Wartung von Lüftungsanlagen, Klimasystemen und Raumlufttechnik
• Messung von Strömungsgeschwindigkeiten direkt im Lüftungskanal durch Bohrungen
• Dichtheitsprüfungen an Gebäuden, Fenstern und Türen im Rahmen der Bauphysik
• Zertifizierte Messungen an Laborabzügen, Reinräumen und Sicherheitswerkbänken
• Kontrolle von Luftströmungen und Kühlleistungen in Serverräumen und Schaltschränken
• Strömungsanalysen im Rahmen von Arbeitsschutz- und Behaglichkeitsmessungen an Arbeitsplätzen
• Thermische Strömungsuntersuchungen in industriellen Trocknungs- und Fertigungsprozessen

Vorteile:

• Extrem empfindliche Sensorik erfasst im Gegensatz zu Flügelradanemometern auch sehr geringe Strömungsgeschwindigkeiten ab 0,1 m/s zuverlässig
• Die lange, schlanke Teleskopsonde ermöglicht das sichere Erreichen von tief liegenden oder schwer zugänglichen Messpunkten in Kanälen
• Gleichzeitige Erfassung von Strömung, Temperatur und automatische Berechnung des Volumenstroms spart Zeit im Messalltag
• Einfache Datenanalyse und Protokollierung direkt am PC durch den integrierten USB-Anschluss und Softwareunterstützung
• Großes, duales Display bietet hervorragende Ablesbarkeit auch in unbeleuchteten Lüftungsschächten oder Kellerräumen
• Werksseitiges Kalibrierzertifikat garantiert hohe Messsicherheit für offizielle Prüfprotokolle

Nachteile:

• Die feinen Hitzdraht-Sensorelemente an der Sondenspitze sind mechanisch sehr empfindlich gegen Stöße und Berührungen
• Nicht geeignet für Messungen in staub- oder partikelbelasteten Luftströmen, da Ablagerungen den Hitzdraht beschädigen oder verfälschen können
• Das Gerät darf nicht in explosionsgefährdeten Bereichen oder für Messungen in Flüssigkeiten verwendet werden
• Erhöhter Batterieverbrauch im Hitzdrahtbetrieb im Vergleich zu mechanischen oder rein optischen Windmessern
• Die Kalibrierungsstabilität des Hitzdrahtsprinzips erfordert eine regelmäßige Re-Zertifizierung bei professioneller Nutzung

Das Messprinzip des Hitzdrahtanemometers basiert auf dem thermoelektrischen Effekt der Abkühlung eines beheizten Körpers durch ein vorbeiströmendes Fluid. Im Sensor an der Teleskopsonde befindet sich ein extrem dünner, elektrisch beheizter Draht. Fließt Luft an diesem Draht vorbei, entzieht sie ihm Wärme. Das Gerät nutzt in der Regel das Constant-Temperature-Prinzip, bei dem die Elektronik den Draht durch automatische Anpassung des Heizstroms auf einer konstanten Temperatur hält. Ändert sich die Strömungsgeschwindigkeit, variiert auch der benötigte Strom, um die Temperatur stabil zu halten. Diese Stromänderung wird hochpräzise gemessen und über den internen Mikroprozessor direkt in die physikalische Luftgeschwindigkeit umgerechnet. Gleichzeitig erfasst ein zweiter, separater Sensor die tatsächliche Umgebungstemperatur, um Temperaturkompensationen der Luftdichte vorzunehmen.

Geschichtlich betrachtet reicht die Entwicklung der Thermo-Anemometrie in das frühe zwanzigste Jahrhundert zurück. Die theoretischen Grundlagen zur Wärmeabgabe von Drähten in Strömungen wurden maßgeblich durch Physiker wie L. V. King im Jahr 1914 formuliert, dessen mathematische Gleichung noch heute als Kingsches Gesetz die Basis für Hitzdrahtmessungen bildet. In den ersten Jahrzehnten waren diese Systeme aufgrund der empfindlichen analogen Brückenschaltungen und der Fragilität der Platin- oder Wolframdrähte reine, hochkomplexe Laboraufbauten für die universitäre Forschung zur Turbulenzanalyse. Erst mit dem Aufkommen der modernen Mikroelektronik, robusten Dünnschicht-Sensorelementen und integrierten Prozessoren gelang Firmen wie Trotec der Schritt, diese hochpräzise Technologie in robuste, mobile Handmessgeräte für das Handwerk und die industrielle Gebäudetechnik zu überführen.
