3 neuwertige Ubbelohde-Viskosimeter Kapillare I, II und III 0,3-1000 cSt

Artikel: 3 Ubbelohde-Viskosimeter (Messgeräte zur Bestimmung der kinematischen Viskosität (Zähflüssigkeit) von Flüssigkeiten)
Hersteller Typ: I, II und III
Ausführung/Größe: 0,3...1000 mm²/s (cSt)

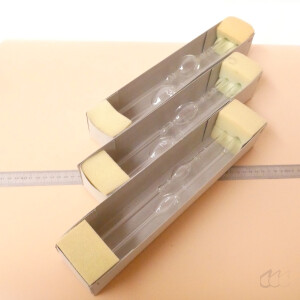

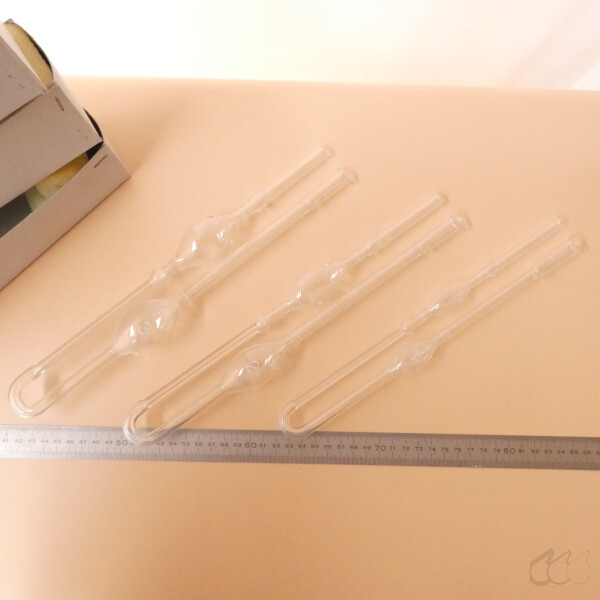

Lieferumfang: wie abgebildet, ohne weiteres Zubehör
Zustand: neuwertiger Zustan
Messprinzip: Die Durchflussdauer eines definierten Flüssigkeitsvolumens ist proportional zu seiner Viskosität
Das Viskosimeter ist nur zur Messung Newtonscher Flüssigkeiten geeignet, da das Schergefälle nicht variabel ist und Zeiteinflüsse unberücksichtigt bleiben.
Bedienung: es kann eine Bedienungsanleitung im pdf-Format zur Verfügung gestellt werden
Über einen Kapillarfaktor lässt sich die Auslaufzeit direkt in das Ergebnis in mm²/s (=cSt[Centistokes]) umrechnen.


Weiteres:

• Modellbezeichnung: Ubbelohde-Viskosimeter Satz (Größen I, II, III)
• Hersteller: Deutsche Glasbläserei / Schott Mainz / Schott Jena (Standard-Laborausführung)
• Messprinzip: Kapillarviskosimetrie nach Ubbelohde (Kapillarmethode mit hängendem Niveau)
• Satz-Umfang: 3 Kapillar-Viskosimeter (gekennzeichnet mit Roman I, Roman II, Roman III)
• Werkstoff: Borosilikatglas 3.3 (Duran, transparent, hochsäure- und temperaturbeständig)
• Messgrößen / Kapillarbereiche: Größe I für niedrigviskose Flüssigkeiten Größe II für mittelviskose Flüssigkeiten Größe III für höher- bzw. zähviskose Flüssigkeiten
• Messbereich Viskosität: ca. 0,3 bis 1.000 mm²/s (cSt) abdeckend über den gesamten Satz
• Kapillarlänge: Standardisiert ca. 90 mm
• Füllmenge: ca. 15 bis 20 ml Probenflüssigkeit je Messung
• Bauart: Dreirohr-Glasaufbau (Saugrohr, Belüftungsrohr, Kapillarrohr) mit Hängendem Niveau

Der Ubbelohde-Viskosimeter Satz bestehend aus den Kapillaren der Größen I, II und III ist ein klassisches optisch-analytisches Messsystem zur Bestimmung der kinematischen Viskosität von transparenten Flüssigkeiten. Durch die Abstufung in drei Kapillargrößen deckt dieser Satz das gesamte Viskositätsspektrum ab, das in der Apothekeneingangskontrolle, galenischen Rezeptur und Laboranalytik vorkommt. Das Besondere am Ubbelohde-Prinzip ist das sogenannte hängende Niveau: Das Abrisspolster unterhalb der Kapillare macht die Durchflusszeit vollkommen unabhängig vom exakten Füllvolumen der Probe.

Die Größen lassen sich nach Viskositätsklassen zuordnen: Größe I eignet sich für sehr dünnflüssige Medien wie Wasser, Alkohole, Äther, organische Lösemittel und pflanzliche Tinkturen. Größe II dient der Prüfung mittelviskoser Stoffe wie fette Öle (z. B. Olivenöl, Rizinusöl), flüssiges Paraffin, Sirupe und Glycerin-Wasser-Mischungen. Größe III wird für zähflüssige Medien wie dickflüssiges Paraffin, hochkonzentriertes Glycerin, Harzlösungen und Schmierstoffe eingesetzt.

Die Ermittlung der exakten kinematischen Viskosität erfolgt über die Formel Viskosität gleich Kapillarkonstante mal gemessener Durchflusszeit. Bei Geräten ohne eingeätzte Konstante wird die spezifische Kapillarkonstante vorab durch eine einfache Referenzmessung mit einer Reinstsubstanz bekannter Viskosität (wie Aqua purificata bei genau 20 °C) bestimmt.

Typische Anwendungsfelder:

• Apothekenlabor und Arzneimittelprüfung zur Identitäts- und Reinheitsprüfung von flüssigen Rohstoffen nach Arzneibuch (Ph. Eur. / DAB)
• Prüfung von Drogenauszügen, Trikresolen, Ölen, Glycerin, Sirupen und flüssigen Paraffinen
• Chemische und pharmazeutische Industrie zur Bestimmung der Molmasse von Polymerlösungen (Staudinger-Index / intrinsische Viskosität)
• Petrochemie und Mineralölprüfung zur Viskositätsmessung von Schmierstoffen und Kraftstoffen
• Universitäre Ausbildung und Praktika in physikalischer Chemie und Pharmazie

Vorteile:

• Messergebnis ist unabhängig vom genauen Einfüllvolumen dank des hängenden Kugel-Niveaus
• Hohe Messgenauigkeit und hervorragende Reproduzierbarkeit bei temperaturgeführten Messungen
• Breiter Messbereich durch Abdeckung verschiedener Viskositätsklassen mit den Größen I, II und III
• Exakte Bestimmung der Gerätkonstanten durch einfache Referenzmessung mit Wasser oder Prüfflüssigkeiten möglich
• Vollständige Chemikalien- und Säurebeständigkeit durch hochwertiges Borosilikatglas
• Einfache visuelle Ablesung mittels Stoppuhr ohne komplexe Elektronik

Nachteile:

• Empfindlich gegen mechanische Beschädigungen und Glasbruch
• Nur für transparente oder leicht getrübte Newtonsche Flüssigkeiten geeignet
• Setzt zur präzisen Messung ein temperierbares Wasserbad (Visko-Thermostat) voraus
• Aufwendige Reinigung der feinen Glaskapillaren bei zähflüssigen oder harzenden Proben
• Allgemeine Beschreibung des Geräteprinzips mit geschichtlicher Betrachtung

Das Messprinzip basiert auf dem Hagen-Poiseuille-Gesetz für laminare Strömungen in Kapillarröhren. Die kinematische Viskosität wird aus der Zeit berechnet, die ein definiertes Flüssigkeitsvolumen benötigt, um unter dem Einfluss der Eigengravitation durch die Glaskapillare zwischen zwei Ringmarken zu fließen. Der deutsche Chemiker Leo Ubbelohde erfand dieses Viskosimeter im Jahr 1933. Seine entscheidende Innovation war das Belüftungsrohr, welches während der Messung Luft unter die Kapillare leitet und dort ein hängendes Niveau erzeugt. Dadurch wird der Hydrostatik-Druckverlauf konstant gehalten und Messfehler durch schwankendes Füllvolumen werden ausgeschaltet.

Wenn keine vorgegebene Konstante auf der Glaskapillare eingeätzt ist, lässt sich der genaue Kapillarfaktor über eine Referenzmessung ermitteln. Hierbei wird die Durchflusszeit einer Standardflüssigkeit mit exakt bekannter Viskosität gemessen, um daraus den individuellen Umrechnungsfaktor der Kapillare zu errechnen.

Seit Mitte des 20. Jahrhunderts gehören Ubbelohde-Viskosimeter zur obligatorischen Grundausstattung im Apothekenlabor zur Rohstoffprüfung nach dem Deutschen Arzneibuch (DAB) und dem Europäischen Arzneibuch (Ph. Eur.).
