gebrauchter Nassschicht-Dickenmesser (Messrad) Erichsen Modell 234 250µm

Artikel: Erichsen Nassschichtdickenmesser Modell 234 (0–250 µm) im Etui
Hersteller/Typ: Erichsen 234 250 µm
Details:

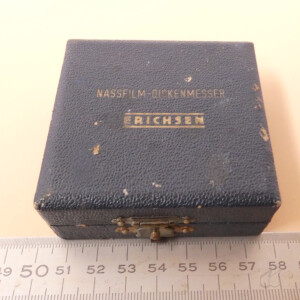

Lieferumfang: wie abgebildet, kein weiteres Zubehör, Anleitung auf Wunsch als pdf.
Zustand: Gebrauchsspuren (siehe Fotos)
Weiteres:

• Modellbezeichnung: Nassschichtdickenmesser Messrad (Erichsen Modell 234)
• Hersteller: Erichsen GmbH & Co. KG

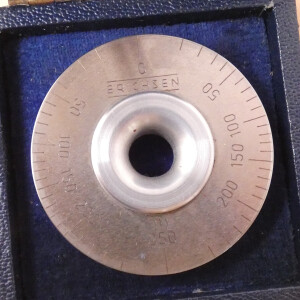

• Werkstoff: Gehärteter, präzisionsgeschliffener Edelstahl mit eingravierter Kreisskala
• Messbereich: 0 bis 250 µm (Messbereichsklasse 0–250 my)
• Messprinzip: Mechanisches Abrollverfahren nach ISO 2808, ASTM D 1212, BS 3900 : C5

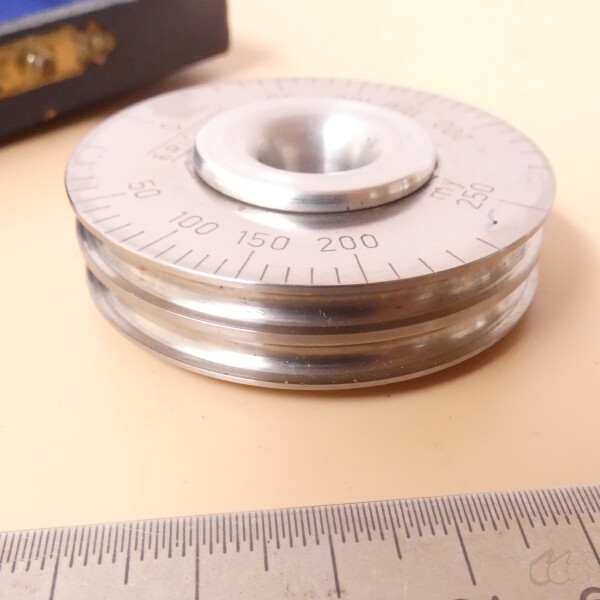

• Bauart: Präzisions-Messrad mit zentraler Durchgangsbohrung (klassische Ausführung ohne Aluminium-Gleitrolle)
• Abmessungen: Raddurchmesser ca. 50 mm, Stärke ca. 11 mm

Bei dem vorliegenden Messgerät handelt es sich um die klassische Ausführung des Erichsen Modell 234 zur präzisen mechanischen Bestimmung der Nassschichtdicke von frisch aufgetragenen flüssigen Anstrich- und Beschichtungsstoffen im Messbereich von 0 bis 250 µm. Die klassische Bauform zeichnet sich durch die zentrale Durchgangsbohrung aus. Zur Messung führt der Anwender das Messrad mit den Fingerspitzen oder über eine Halteachse. Beim Abrollen über das Substrat laufen die beiden äußeren Lauffelgen auf dem Untergrund, während die exzentrisch angeordnete Mittelrippe den flüssigen Anstrich an dem Punkt benetzt, an dem ihr Abstand zur Lauffläche der tatsächlichen Nassfilmdicke entspricht. Die Ablesung erfolgt direkt an der seitlich eingravierten Skala an der Stelle, an der die Benetzung einsetzt.

Typische Anwendungsfelder:

• Qualitätskontrolle und Dickenprüfung von Nassfilmen direkt im Beschichtungsbetrieb und im Laboratorium
• Anwendung auf allen ebenen sowie gleichmäßig gekrümmten Oberflächen
• Messung auf beliebigen Substraten wie Glas, Holz, Metall oder Kunststoff
• Berechnung der zu erwartenden Trockenschichtdicke und Überwachung des Materialverbrauchs

Vorteile:

• Hohe Messgenauigkeit und Direktablesung ohne Stromversorgung oder Kalibrierung vor Ort
• Sehr kompakte, unempfindliche Bauweise ohne bewegliche Achse oder Zusatzrollen
• Robustes Design aus gehärtetem Edelstahl für lange Lebensdauer und einfache Reinigung
• Anwendbar auf allen ebenen und gewölbten Untergründen sowie unterschiedlichen Trägermaterialien

Nachteile:

• Einsatz ausschließlich bei noch flüssigen, ungetrockneten Beschichtungen möglich
• Hinterlässt eine schmale Spur im frischen Nassfilm
• Erfordert gründliche Reinigung nach jeder Messung, um ein Antrocknen des Beschichtungsstoffs zu verhindern

Das Messprinzip nutzt die exzentrische Geometrie einer internen Messrippe gegenüber zwei konzentrischen Führungsfelgen. Während die äußeren Felgen das Messrad auf dem Untergrund führen, verringert sich der Abstand der exzentrischen Rippe zum Untergrund beim Abrollen in Richtung der Nullmarke kontinuierlich. An dem Punkt, an dem der Abstand zwischen Rippe und Substrat der Dicke der Flüssigkeitsschicht entspricht, tritt die Anstrichfarbe mit der Rippe in Kontakt. Die Nassschichtdicke lässt sich daraufhin an der gravierten Skala an der Benetzungskante exakt ablesen.

Erichsen entwickelte dieses scheibenförmige Messrad, um für Beschichtungslaboratorien und industrielle Lackieranlagen ein handliches Instrument zu schaffen, das unabhängig vom Substratmaterial eine präzise Dickenmessung ermöglicht.
