gebrauchtes Photometer IMPLEN NanoPhotometer pearl UV-vis

Artikel: UV-vis-Photometer für Kleinstmengen
Typ: IMPLEN nano-Photometer pearl

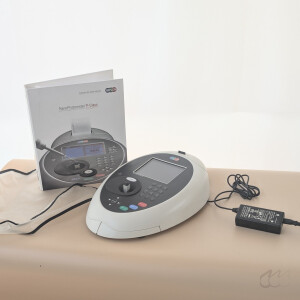

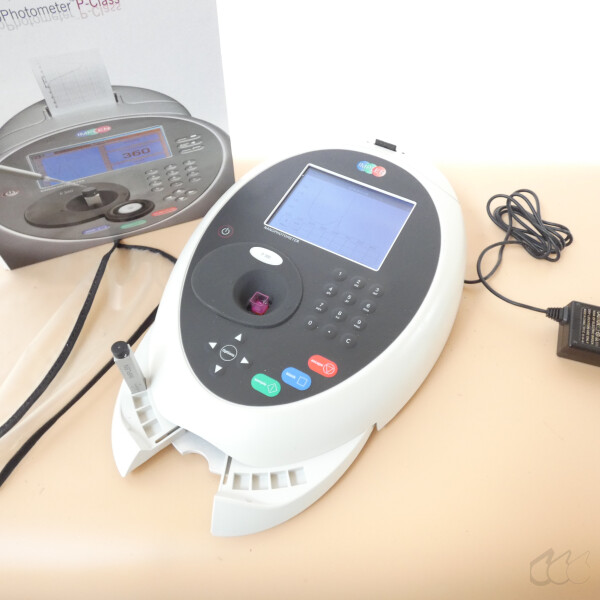

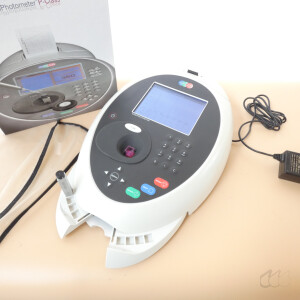

Lieferumfang: wie abgebildet, kein weiteres Zubehör. Anleitungen, Firmwareupdate und Software sind auf der Herstellerhomepage https://www.implen.de/downloads/ verfügbar (für Fälle in denen die Site down ist habe ich Kopien gespeichert)
Erhaltung: gebraucht, wenige Gebrauchsspuren, Messung in Standard (10mm)-Küvette sofort möglich. Zur Verwendung vom Mikrovolumen-Messungen wird die beiliegende Submikroliter-Messzelle (Submicroliter Cell) verwendet, für diese fehlt jedoch der erforderliche Deckel.*
Weiteres: (o. Gewähr, Daten gelten ggfls. nur mit Zubehör)

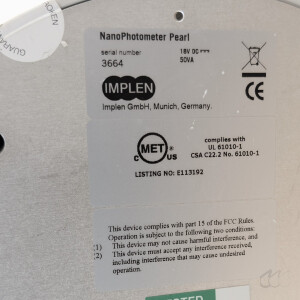

Modellbezeichnung: Implen NanoPhotometer pearl
Serie: NanoPhotometer-Familie / Zweite Generation (Gen. 2)
Gerätetyp: UV-Vis Mikrovolumen-Spektrophotometer
Messprinzip: Transmissions- und Absorptionsphotometrie mit Probenkompressionstechnik (Sample Compression Technology)
Probenvolumen Minimum: 0,3 µL
Probenvolumen Maximum (Mikrovolumen): 2,0 µL

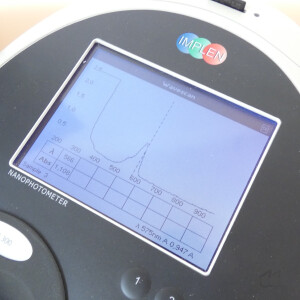

Spektraler Scan-Bereich: 200 ... 950 nm
Wellenlängenbereich (Einzel-/Mehrfachmessung): 190 ... 1100 nm
Wellenlängen-Genauigkeit: +/- 1 nm
Wellenlängen-Reproduzierbarkeit: kleiner 0,5 nm
Spektrale Bandbreite: 5 nm
Detektor-Typ: Hochauflösende CCD-Zeile (3648 Pixel)
Lichtquelle: Xenon-Blitzlampe
Lebensdauer Lichtquelle: Bis zu 10 Jahre (herstellerseitig spezifiziert)
Optischer Pfad / Schichtdicke (Mikrovolumen): 0,04 mm, 0,1 mm, 0,2 mm, 1,0 mm, 2,0 mm (virtuelle Schichtdicken über integrierte Messdeckel-Stufen)
Messzeit für Scan: ca. 3,5 s
Dynamischer Messbereich (dsDNA): 2 ... 18750 ng/µL
Dynamischer Messbereich (Rinderserumalbumin BSA): 0,08 ... 543 mg/mL
Fotometrischer Bereich: -0,3 ... 2,499 A (Absorbance)
Fotometrische Genauigkeit: +/- 1 % bei 1,0 A (bei 260 nm)
Fotometrische Linearität: kleiner +/- 2 % im Bereich von 0 ... 2,0 A (bei 260 nm)
Küvettenoption (Makro-/Halbmikro): Integrierter Standard-Küvettenschacht (Schichtdicke 10 mm, thermostatisierbar 37 °C)

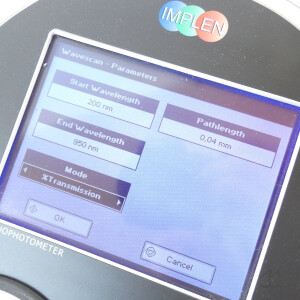

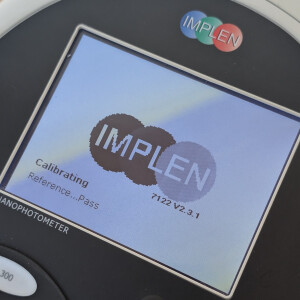

Display: Großes LCD-Grafikdisplay
Datenschnittstellen: 2 x USB-A, 1 x USB-B, RS232-Schnittstelle
Integrierter Datenspeicher: Speichert bis zu 100 Messmethoden und Ergebnisse
Gehäuseabmessungen (Breite x Tiefe x Höhe): 140 x 275 x 200 mm
Nettogewicht: ca. 4,5 kg
Leistungsaufnahme (Betrieb): ca. 30 W
Netzanschluss Netzspannung: 100 ... 240 V AC (+/- 10 %) via externes Netzteil
Netzfrequenz: 50 ... 60 Hz

Das Implen NanoPhotometer pearl ist ein kompaktes, computerunabhängig einsetzbares Vollbereichs-Spektrophotometer für UV-Vis-Messungen. Die Besonderheit des Geräts liegt in der exklusiven Probenkompressionstechnik (Sample Compression Technology), die über hochpräzise, mechanische Messdeckel (Subelemente mit fest definierten Spiegelgeometrien) realisiert wird. Zum Messen wird ein minimaler Flüssigkeitstropfen ab 0,3 µL direkt auf das optische Messfenster aufpipettiert. Durch das Schließen des Deckels wird der Tropfen reproduzierbar auf eine definierte Schichtdicke komprimiert. Dies verhindert im Gegensatz zu Systemen, die die Probe in die Länge ziehen, das Abreißen des Flüssigkeitsfilms vollständig, was Fehlmessungen durch Austrocknung oder Blasenbildung ausschließt. Das Gerät verfügt über eine geschlossene Folientastatur, ein integriertes Betriebssystem mit vorinstallierten Softwareprogrammen für Nukleinsäuren und Proteine sowie einen konventionellen, auf 37 °C beheizbaren Standard-Küvettenschacht für klassische kinetische Messungen.

Typische Anwendungsfelder
Molekularbiologische und biochemische Laboratorien zur hochpräzisen Quantifizierung und Reinheitsbestimmung von DNA und RNA (A260/A280-Verhältnisse) ohne manuelle Verdünnungsschritte
Proteinforschung zur Gehaltsbestimmung von Proteinen und markierten Antikörpern über die direkte Absorption bei 280 nm oder über kolorimetrische Assays (Bradford, BCA, Lowry)
Pharmazeutische Industrie und Kliniken zur schnellen In-Prozess-Kontrolle von Oligonukleotiden und synthetischen Wirkstofflösungen im Mikrovolumen

Durch die geschlossene Probenkompression entfällt das Risiko von Probenfilmabrissen vollständig, was eine unübertroffene optische Stabilität bei hochkonzentrierten oder viskosen Proben sichert. Das Gerät benötigt im Gegensatz zu herkömmlichen Küvettenphotometern keinerlei Verbrauchsmaterialien wie Einwegküvetten oder teure Reinigungslösungen, da das Messfenster nach der Analyse einfach mit einem Labortuch abgewischt wird. Dank der integrierten Mikroprozessorelektronik und der vorinstallierten Methoden ist das System sofort als Stand-Alone-Gerät einsatzbereit und benötigt für die grundlegende Datenverarbeitung keinen zusätzlichen Arbeitsplatzrechner im Labor. Die langlebige Xenon-Blitzlampe minimiert die laufenden Unterhaltskosten über Jahre hinweg. Ein wesentlicher Nachteil ist das mechanische Handling mit den losen Messdeckeln, da diese bei Unachtsamkeit im Laboralltag verlegt, vertauscht oder verkratzt werden können, was die optische Kalibrierung beeinträchtigt. Im Vergleich zu neueren Generationen des Herstellers besitzt das Modell pearl zudem kein farbiges Touchscreen-Display und verfügt über keine drahtlosen Schnittstellen wie WLAN oder Bluetooth für eine moderne Cloud-Dokumentation.

Das spektrophotometrische Prinzip basiert auf dem physikalischen Lambert-Beerschen Gesetz. Licht einer langlebigen Xenon-Blitzlampe wird über optische Gitter spektral zerlegt. Der monochromatische Lichtstrahl wird über Glasfaserleitungen direkt zum Messfenster geführt, durchdringt die komprimierte Flüssigkeitsschicht der Probe und wird vom hochauflösenden CCD-Zeilensensor erfasst. Aus dem Verhältnis der eingestrahlten zur transmittierten Lichtintensität berechnet das System die Extinktion (Absorption) bei der gewählten Wellenlänge. Da die Schichtdicke durch die starren Deckelgeometrien exakt mechanisch vordefiniert ist, kann der interne Mikroprozessor die Stoffkonzentration der Lösung ohne Kalibrierkurven direkt errechnen.

Geschichtlich betrachtet war die Analyse von Nukleinsäuren und Proteinen bis zur Jahrtausendwende an volumetrisch große Quarzküvetten gebunden, was bei kostbaren Proben zu enormen Substanzverlusten führte. Die Erfindung der Mikrovolumen-Photometrie in den frühen 2000er Jahren revolutionierte diesen Forschungsbereich. Während Mitbewerber auf Systeme setzten, bei denen Flüssigkeitstropfen durch Oberflächenspannung gestreckt wurden, entwickelte die 2003 in München gegründete Implen GmbH einen alternativen, rein mechanischen Weg. Das Modell NanoPhotometer pearl wurde Anfang der 2010er Jahre als hochentwickeltes Zweitgenerations-Instrument auf dem Markt platziert. Es etablierte die Probenkompression als geschützten und validierbaren Gegenentwurf zur flüssigkeitsziehenden Konkurrenztechnologie und prägte den Übergang hin zu langlebigen, computerunabhängigen Kompakt-Spektrophotometern in der weltweiten Life-Science-Forschung.

*) passende Deckel für die Submicroliter Cell: Lid 5,10,50,100,250 P3034-L2,-L1, -L02,-L01,-L004
Meine Kontaktaufnahme mit Firma Implen führte zu einer schnellen und kompetenten Reaktion. Die Köpfe (Lid) sind nicht mehr einzeln verfügbar. Lieferbar ist derz. (Stand Jul 26) noch das Bundle "Zelle + Lids 10+50"

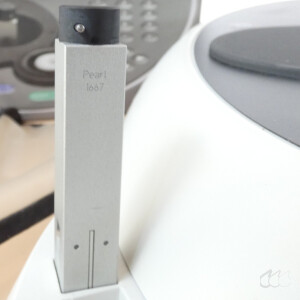

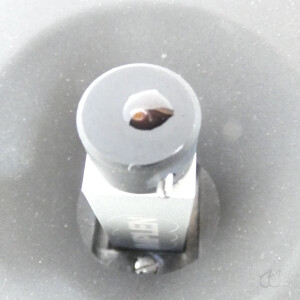

Der Schaft: Der untere, rechteckige Teil besitzt exakt die Außenmaße einer Standard-Laborküvette (10 x 10 mm). Er wird formschlüssig in den vorhandenen Küvettenschacht des Photometers gesteckt.

Der Kopf (Submicroliter Cell): Der obere, runde schwarze Kopf beherbergt das integrierte, hochpräzise Quarzglas-Messfenster. Auf diesen Kopf wird der Proben-Flüssigkeitstropfen aufpipettiert.

Nutzung mit den Messdeckeln: Über den kleinen Metallstift (Arretierungspin) am oberen Rand wird der jeweilige Messdeckel (Lid 5, 10, 50 etc.) passgenau fixiert. Der Deckel komprimiert den Tropfen, und das Licht wird über integrierte Spiegelumlenkungen im Einsatz durch den 10 mm Lichtpfad des Geräts geleitet.
