gebrauchter Schichtdickenmesser Panametrics Model 26DL Plus Ultrasonic Thickness Gage

Ultraschall-Dickenmessgerät
Hersteller/Typ: Panametrics 26 DL Plus Ultrasonic Thickness Gage mit Sonde D790 (1...500 mm Prüfbereich in Stahl)
Zustand: optisch gut, technisch auf Grundfkt. überprüft.

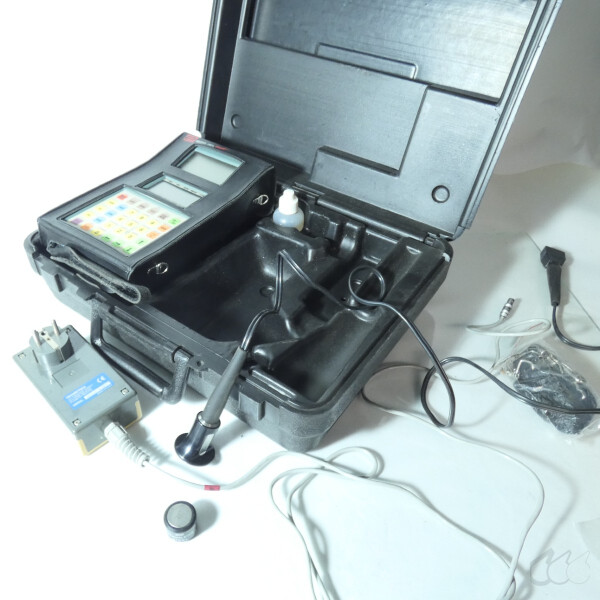

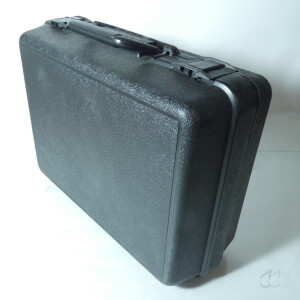

Lieferumfang: wie abgebildet, mit Sonde, Netzteil, Standard - aber ohne Akkus (Standard-Akku-Pack, siehe Abb.) und ohne etwaig abgebildete externe Mess- und Prüfmittel, Anleitung (engl.) als pdf
Ausstattung und Eigenschaften (gem. Internet-Angaben, Ausstattung und Spezifikation nicht zwangsläufig auf das hier angebotene Modell zutreffend):

• Messprinzip: Ultraschall-Dickenmessung basierend auf dem dual transducer pulse-echo-Prinzip

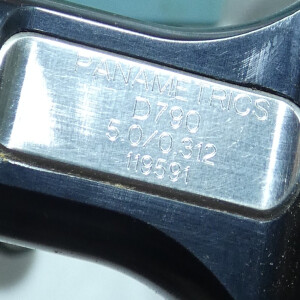

• Sonde D790: 5,0 MHz, vergossenes Kabel, Durchm. 11mm, Prüfbereich in Stahl: 1-500mm, Temp.-Bereich: -20°C-+500°C)

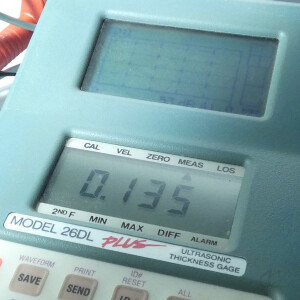

• Anzeigetyp: Digitale Anzeige mit Liquid Crystal Display (LCD) mit 4½ Stellen (bis 19999 Zählungen) und optionaler Hintergrundbeleuchtung.
• Auflösung: typischerweise 0,001 inch (0,01 mm).
• Messbereich: ca. 0,50 mm bis 200 mm (0,020 bis 10 inch) mit Standard-Transducer; mit Extended-Option bis ca. 400 mm (20 inch) möglich.
• Material-Schallgeschwindigkeitsbereich: ca. 0,762 bis 13,999 mm/µs.
• Betriebstemperatur: etwa –10 °C bis +50 °C.

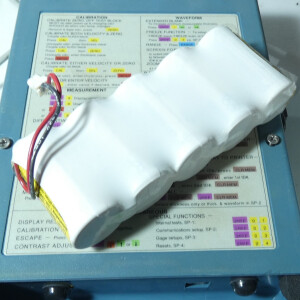

• Batterie: Akku-Pack (wiederaufladbar) – typischerweise 6 V NiCad, mit Betriebszeit zwischen ca. 40 h
• Datalogger-Speicher: bis zu 6150 Dickenmessungen oder 770 Messungen mit Wellenform intern speicherbar.
• Transducer-Frequenzen: übliche Frequenzen sind 5 MHz, 10 MHz (Dual-Element Transducer).
• Gewicht: ca. 0,9 kg (2 lbs).
• Abmessungen: etwa 229 × 127 × 38 mm.
• Datalogging-Funktionen: interne Datenspeicherung, Alphanumerische Codes

Das Panametrics 26DL Plus Ultrasonic Thickness Gage ist ein tragbarer, handgehaltener Ultraschall-Dickenmessmesser, der WANDDICKE von Materialien mittels Ultraschall misst, ohne dass von der Rückseite physischer Zugang nötig ist.

Typische Anwendungsfelder: Nicht-zerstörende Prüfung (NDT) in Industrie, Werkstoff-Inspektion, Korrosions-Überwachung von Rohrleitungen, Tanks, Schiffsrümpfen, Druckbehältern und Strukturen.

Vorteile: Kombination aus Dickenmessung, internem Datalogger und A-Scan-Wellenformanzeige in einem Gerät. Ermöglicht Speicherung, Abruf und Daten-Transfer zu externen Systemen. Reduziert Messunsicherheiten durch visuelle Prüfung der Ultraschallwellenform.
Unterstützt Echo-to-Echo Messung, die Durchmessung auch bei Beschichtungen (z. B. Farbe) ermöglicht.
Robustes, tragbares Gerät mit Batteriebetrieb.
Nachteile: Gerät ist relativ alt und kann nicht mit modernen Smartphones/Apps direkt verbunden werden (außer über spezielle Schnittstellen/Software). Nur begrenzte interne Speicherung im Vergleich zu neueren Geräten.
Einsatzbereich begrenzt auf Ultraschall-Dickenmessung, nicht direkt geeignet für komplexe Fehlerortung wie Flaw-Detektion (das machen spezialisiertere UT-Flaw-Detektoren).

Das Panametrics 26DL Plus Ultraschall-Dickenmessgerät verwendet das Ultraschall-Pulse-Echo-Verfahren, bei dem ein Transducer Ultraschall in das Material sendet und die Zeit misst, bis ein Echo von der Rückwand zurückkehrt. Die Zeitdifferenz wird zur Berechnung der Materialdicke genutzt, unter Berücksichtigung der Schallgeschwindigkeit im Material.
Das Prinzip ist weit verbreitet in der nicht-zerstörenden Prüfung (NDT) und geht auf frühe Sonar-Technologien zurück, die Mitte des 20. Jahrhunderts für Materialprüfung adaptiert wurden. Die Möglichkeit, Dickenmessungen ohne Zugang zur Rückseite durchzuführen, revolutionierte viele Inspektionen in der Industrie.
Panametrics (später Teil von Baker Hughes) war einer der frühen Pioniere bei tragbaren digitalen Ultraschall-Gauges im Markt der 1990er Jahre; das 26DL Plus war ein weit verbreitetes Modell mit Datenlogger und A-Scan Anzeige.
