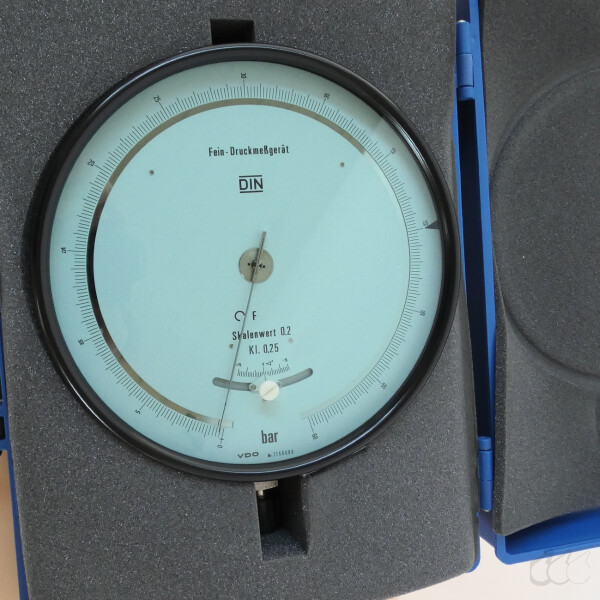

Artikel: extrem großes Manometer (25 cm) aus Kraftwerk-Ersatzbestand Messbereich: 0...60 bar bei Auflösung 0,2 bar Erhaltung: gebraucht, sehr gut, intakt Lieferumfang: wie abgebildet. Auf den Fotos etwaig sichtbare, zusätzliche Messmittel, Kalibrier- oder Prüfinstrumente sind nicht im Lieferumfang enthalten. Weiteres: Standardmanometer mit Gewinde G 1/2 A
Gehäusedurchmesser: Nenngröße 250 mm (NG250), entspricht 25 cm
Messbereich: 0 bis 60 bar

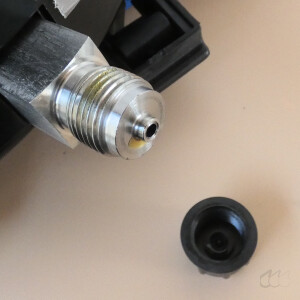

Prozessanschluss: G 1/2 A (Außengewinde, 1/2 Zoll)
Genauigkeitsklasse: Klasse 0,25 (Kl. 0,25)
Skalenwert / Skalenteilung: 0,2 bar
Besonderheit: manuelle Nullpunktkorrektur im unteren Skalenbereich
Es handelt sich um ein mechanisches Präzisions-Druckmessgerät im robusten Industrie- und Laborgehäuse. Durch die große Skala der Nenngröße 250 mm in Kombination mit der feinen 0,2 bar Unterteilung bietet das Zifferblatt eine hervorragende Ablesbarkeit und wird primär als Kontrollmanometer eingesetzt. Das Gerät hat keine Schalteinrichtung (kein Kontaktmanometer).
Typische Anwendungsfelder sind der Einsatz in Prüflaboratorien, die Kalibrierung von Standard-Betriebsmanometern, die Überwachung von hydraulischen Prüfständen sowie der Einsatz im industriellen Apparatebau zur genauen Drucküberwachung bis 60 bar.
Vorteile:
Hohe Messgenauigkeit mit einer maximalen Abweichung von nur 0,25 Prozent des Skalenendwerts
Hervorragende Ablesbarkeit durch den großen Gehäusedurchmesser von 250 mm und die feine Skalierung (0,2 bar)
Integrierte mechanische Justiervorrichtung für eine exakte Nullpunkteinstellung direkt an der Frontseite
Energieunabhängiger, rein mechanischer Betrieb ohne Batterien oder externe Stromversorgung
Nachteile:
Aufgrund der Abmessungen von 250 mm großer Platzbedarf am Montageort und ungeeignet für kompakte Maschinen
Erhöhte Empfindlichkeit des hochpräzisen Messwerks gegenüber starken Vibrationen, Druckstößen oder Pulsationen im System
Mechanische Bauteile unterliegen bei intensivem Einsatz einem natürlichen Verschleiß und erfordern regelmäßige Rekalibrierungen zur Erhaltung der Genauigkeitsklasse
Das Gerät basiert auf dem Prinzip des Bourdon-Rohrs (Rohrfeder-Messprinzip). Dabei wird ein oval gebogenes Metallrohr durch den im Inneren wirkenden Druck elastisch aufgeweitet. Diese minimale Bewegung wird über ein Zeigerwerk mechanisch übersetzt und auf der Skala dargestellt.
Dieses Messprinzip wurde 1849 von dem französischen Ingenieur und Erfinder Eugène Bourdon patentiert. Es revolutionierte die industrielle Messtechnik Mitte des 19. Jahrhunderts, da es im Vergleich zu den bis dahin üblichen, unhandlichen und gefährlichen Quecksilbersäulen-Messgeräten eine kompakte, sichere und robuste Drucküberwachung an Dampfmaschinen und frühen Industrieanlagen ermöglichte. Bis heute bildet die Erfindung von Bourdon das Fundament für mechanische Druckmessungen. Die Marke VDO geht auf das Jahr 1929 zurück, als die Deutsche Tachometer-Werke GmbH (DEUTA) und die OTA Apparate GmbH zu den VDO Tachometer Werken zusammengeschlossen wurden.
Hinweis: Die Angaben wurden nach bestem Wissen aus Typenschild, Herstellerunterlagen und Fotos zusammengestellt. Sie können Fehler oder Abweichungen enthalten, z. B. durch Messungenauigkeiten, Übertragungsfehler oder weil beschriebene Funktionen bei der hier angebotenen Geräteversion fehlen. Abgebildetes oder beschriebenes Zubehör gehört nur dann zum Angebot, wenn es unter „Lieferumfang“ aufgeführt ist; maßgeblich sind die Abbildungen in Kombination mit den Angaben unter „Lieferumfang“. Irrtümer vorbehalten. Gesetzliche Rechte, insbesondere bei Vorsatz, Arglist oder Verletzung von Leben, Körper und Gesundheit, bleiben unberührt.
